het drogen principe: | variale druk het vacuüm dyring | drying room size: | 6000x4000x5000 |
---|---|---|---|
oven vacuümsysteem: | drie Leybold pomp | ovencontrolemechanisme: | PLC |
Hoog licht: | Vacuümtransformatoroven,Vacuümtransformator Oven For Drying,6000 x 4000 x 5000 Vacuümtransformatoroven |
Kd-6000×4000×5000
Transformator het vacuüm drogen materiaal
Technisch voorstel en citaat
Het Veranderlijke druk het vacuüm drogen materiaal wordt vervaardigd door ons bedrijf volgens Duits deskundig die J wordt het het drogen principe door Dr. Moore (DR., MOLL) wordt voorgesteld ontwikkeld gebaseerd op onze ervaring in het ontwerp en de vervaardiging van het vacuüm drogen materiaal. Het materiaal wordt hoofdzakelijk gebruikt voor het drogen van de organismen van olie ondergedompelde die transformatoren, transformatoren en condensatoren, die de droogtijd door 40~50% kunnen verminderen met het conventionele vacuüm drogen wordt vergeleken. Het is een procesmateriaal met betrouwbare prestaties, hoog rendement en energie - besparing.
Volgens de vereisten van het bedrijf en in combinatie met de ontwerpspecificaties van veranderlijk de druk drogend materiaal van ons bedrijf, wordt het volgende technische voorstel hierbij geformuleerd:
Het materiaal wordt gebruikt voor de het drogen behandeling van transformatoren of andere elektroproducten met een voltageniveau van 220KV of hieronder. De partij B zal de proceseisen en kwaliteitsvereisten ten aanzien van productbehandeling, waarborgen en zal de regelingen van de procesbehandeling en relevante controleprocedures voor drie voltageniveaus, namelijk 220KV, 110KV en 35KV verstrekken.
Deze reeks van materiaal heeft de volgende technische eigenschappen:
1. Het heeft een redelijk vacuümsysteemontwerp, en genoeg gecondenseerd wordt gelost van de condensator om watervervuiling aan de vacuümpomp tijdens het drogen effectief te vermijden.
2. De roterende vinvacuümpomp keurt milieuvriendelijke vacuümpomp goed, en de rookloze behandeling kan direct binnen worden gelost.
3. Tijdens het het verwarmen procédé, volgens de verschillende temperatuur van het lichaam, wordt de druk in de vacuümtank periodiek verminderd tot een bepaalde waarde door automatische drukafwisseling, die tot de meest aangewezen voorwaarden voor de verdamping van water in de isolatie van het lichaam leiden, zodat het proces van de waterverdamping in het het drogen proces in een redelijke staat is.
4. Het materiaal kan het roestprobleem van ijzerkern in het het drogen proces door de aanpassing van veranderlijk druk het drogen proces effectief oplossen.
5. Het automatiseringsniveau van het materiaal en het niveau van de verwerkingstechnologie van de producten kunnen het binnenlandse geavanceerde niveau bereiken, en de kwaliteit van de verwerkte producten kan het niveau van de superieure producten in de industrie bereiken.
6. Dit materiaal kan de veiligheid van productie en gebruik verzekeren.
三, Belangrijkste onderdelen van materiaal
1. De belangrijkste onderdelen van de gehele reeks van materiaal zijn als volgt:
1.1 één het vacuüm drogen tank;
1.2 een reeks van deur openingsmechanisme en poortkader;
1.3 één reeks van vacuümsysteem;
1.4 een reeks van condensatiesysteem bij lage temperatuur;
1.5 twee reeksen van verwarmingssysteem
1.6 een reeks van pneumatisch pijpleidingssysteem;
1.7 een reeks van koelwatersysteem;
1.8 één reeks van hydraulisch systeem;
1.9 een reeks van controle en meetsysteem.
Veranderlijk druk het vacuüm drogen materiaal | |

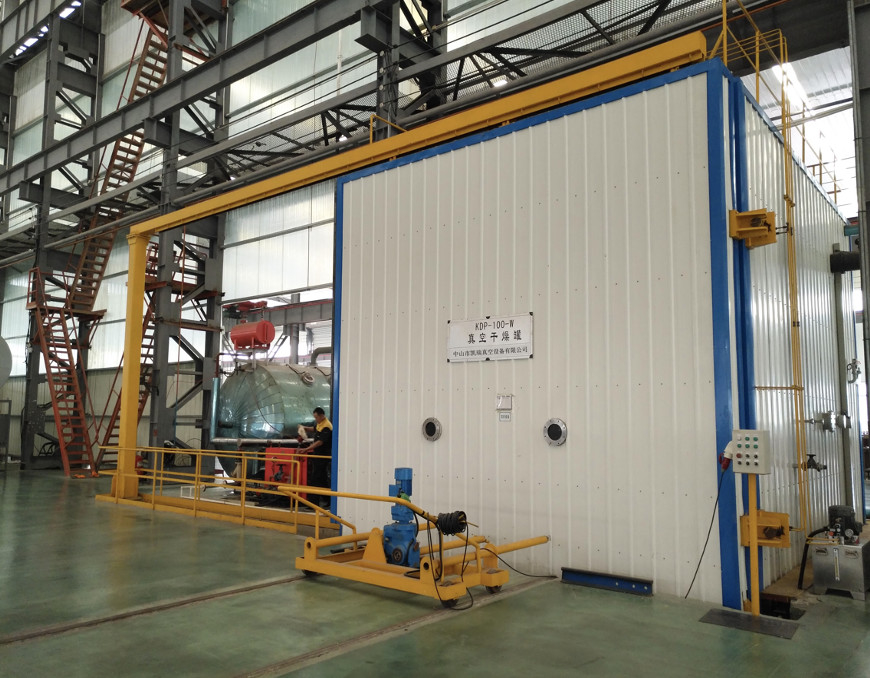

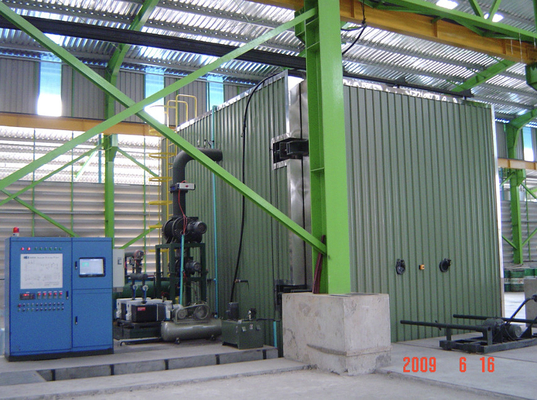

Voorzijde van het drogen van materiaal | Kant van het drogen van materiaal |
2, de Plaatsvereisten (verstrekt door Partij A) en de samenwerkingspartij A moeten verstrekken:
Geschatte macht: 200kW, 380V, 50Hz, in drie stadia, voeding met kabinet dat van de Partijb's het elektrische controle wordt verbonden
Koelwater: druk > 0.1MPa, doorgevend watertank > 8m3.
Materiaalvloeroppervlak: 7000 × 5000mm, kuil: Hoge 7000 × vijf duizend × 450mm lange × brede ×)
Samengeperste lucht: 0.4-0.6Mpa, consumptie 0,2 m3/min
3, Samenstelling, structurele vereisten en technische parameters van elk systeem
3.1, het Vacuüm drogen tank:
3.1.1 de efficiënte interne afmeting van het drogen van tank 6000 × vier duizend × 5000mm (lange Hoogte × brede ×), horizontaal type, efficiënte hoogte verwijst naar de hoogte van de load-bearing vlakke auto in de tank aan de binnenmuur van het mouwloze onderhemd, wordt de tankdeur elektrisch bewogen om de gesloten deur te openen, hydraulisch, en de tankdeur wordt gecontroleerd door 4000 × 5000 mm gezichts open
3.1.2 de grens vacuümgraad in koude staat zal ≤ 50Pa zijn, zal de tijd voor het pompen van de vacuümtank aan 100Pa in koude staat ≤ 60min zijn, en het tarief van de luchtlekkage in zonder commissie koude staat zal ≤ 200Pa zijn · L/S (de metingswaaier is 50Pa aan 720Pa).
3.1.3 de tank wordt verwarmd door de de olierioolbuis van de hitteoverdracht aan vier kanten.
3.1.4 de rotswol wordt gebruikt buiten de tank voor thermische isolatie en de plaat van het kleurenstaal wordt gebruikt voor pantsering. De maximumtemperatuur van het buitenoppervlak zal geen 25 ℃ hoger dan de omgevingstemperatuur (volgens de nationale norm) zijn.
3.1.5 de zegelring van de tankflens is een bestand en met lange levensuur speciaal-gevormde zegelring op hoge temperatuur, met een efficiënte levensduur van meer dan 2 jaar. De tankflens zal niet misvormd worden na lang gebruik.
3.1.6 voorziening 5.8 die × 3.8M, hoogte ≤ 0.35M, lading 50T-karretje dragen. Het karretje kan grote transformator (100T, drie steunpunten) dragen en op hoge temperatuur in vacuümtank. Het karretje wordt gedreven door elektrisch tractiehoofd, dat voor het ingaan van en het weggaan van de tank geschikt is.
电动台车 | |
3.2, Deur openingsmechanisme en poortkader
3.2.1 die, is de tankdeur elektrisch kant wordt bewogen om de gesloten deur te openen, hydraulisch, en elke actie is op zijn plaats. De reisschakelaar wordt met elkaar verbonden voor bescherming.
3.2.2, is het samengesteld uit de dwarsbrug van de tankdeur, aandrijvingsreductiemiddel en transmissiemechanisme.
Elektrisch zij bewegend deur openingsmechanisme | |
3.3, vacuümsysteem
3.3.1, wordt het vacuümsysteem gevormd als SV-300+sv-300 (drie Leybold-pompvacuümpompen) /ZJP-600/ZJP-1200 (vijf vacuümpompen in totaal), en de maximum het pompen snelheid van het systeem is 1200L/S. Het vacuümsysteem (met inbegrip van pompen en kleppen) werkt automatisch de één na de ander.
3.3.2, zal de belangrijkste klep van vacuümsysteem hoge betrouwbaarheid en hifi pneumatische hoofdklep zijn, en het systeem zal ook uitgerust worden met pneumatische klep, elektromagnetische openingsklep, druksensor, vacuümpijpleiding en diverse toebehoren.
3.3.3, moet het gas uit de tank wordt gehaald door de condensator worden gekoeld en worden ontwaterd die.
3.3.4, Systeemconfiguratie en installatie, geschikt voor verrichting en onderhoud.
Het vacuüm drogen vacuümeenheid | |
3.4, het systeem van de Lage temperatuurcondensatie
3.4.1 één horizontale condensator wordt gebruikt die het gaswater te condenseren uit de vacuümtank wordt gehaald, en heeft de functie van handdrainage zonder het vacuüm te beschadigen.
3.4.2 de roestvrij staalbuizen met de uitstekende prestaties van de hitteoverdracht zullen als buizen van de condensatorcondensator worden gebruikt.
3.4.3 het systeem is uitgerust met een harder van het lage temperatuurwater (Zhongshan Kairui) om 10 ℃ lage temperatuurwater te verstrekken om een goed het condenseren effect van de condensator te verzekeren.
3.5, Twee reeksen van verwarmingssysteem
3.5.1 deze reeks van materiaal wordt verwarmd door elektrische te verwarmen, twee reeksen. De olie van de hitteoverdracht wordt gebruikt zoals doorgevend het verwarmen middel. De totale het verwarmen macht is 144kw (twee reeksen), en de nauwkeurigheid van de temperatuurcontrole is ≤± 3 ℃.
3.5.2 het systeem is samengesteld uit elektrisch verwarmend centrum, pijpleidingspomp op hoge temperatuur, filter, klep op hoge temperatuur, drukmaat, temperatuursensor, pijpleiding en toebehoren. Alle het verwarmen pijpleidingen binnen de materiaalwaaier zijn gepantserd met SUS430-roestvrij staalblad, en de pijpen van de rotswol zijn geïsoleerd.
3.6, Pneumatisch pijpleidingssysteem
3.6.1 verstrek luchtlevering voor pneumatische kleppen binnen het bereik van materiaal.
3.6.2 het systeem bestaat uit 0.2m3-luchtcompressor, lucht brondrietal, pijpleiding, klep, enz.
3.6.3 werkdruk 0.4-0.6Mpa.
3.7, Koelwatersysteem
3.7.1 het vacuümsysteem wordt gekoeld door onafhankelijk doorgevend koelwater, dat uit luchtgekoelde harder, drukmaat, filter, klep en pijpleiding samengesteld is.
3.7.2 het koelwatersysteem wordt afzonderlijk gecontroleerd. Als de het koelen waterdruk ontoereikend is, zal het alarm in het belangrijkste controlesysteem worden gegeven.
3.8 hydraulisch systeem
3.8.1 het wordt gebruikt om de tankdeur te sluiten.
3.8.2 het systeem bestaat uit hydraulische post, 4 groepen hydraulische cilinders, pijpleidingen, kleppen, enz.
3.9, Meting en controlesysteem (touch screen)
3.9.1 geïntegreerd elektrisch controlekabinet. Twee wijzen van automatische controle en handverrichting worden verstrekt.
3.9.2 als belangrijkst controleelement, kan het programmeerbare controller+touch-scherm het veranderlijke druk het drogen proces uitvoeren en heeft de volgende functies:
Opsporing, vertoning en opslag van temperatuur en vacuüm.
Het touche screen controleert en toont de grafiek van de processtroom en het verrichtingsstatuut van elke materiaaleenheid.
Tijdens het het drogen proces, selecteer de procesparameters volgens de specificaties van de te behandelen producten, en de procesparameters zonodig veranderen.
Koppeling en koppeling tussen pompen en kleppen.
Realiseer alarmapparaat voor ontoereikende luchtdruk en waterdruk.
Voer automatisch het het drogen proces uit.
Beoordeel automatisch het het drogen eindpunt.
3.9.4 kan het programmeerbare controlemechanisme van Mitsubishi (de reeksplc van Mitsubishi FX) de controle van veranderlijk druk het drogen proces automatisch voltooien.
3.9.5 de digitale vacuümmaat zal voor vacuümmeting worden gebruikt.
3.9.6 twee reeksen controlemechanismen van de de digitale vertoningstemperatuur van Yuguang worden gebruikt voor temperatuurcontrole, en de nauwkeurigheid van de temperatuurcontrole is ± 3 ℃.
3.9.7 het relais in vaste toestand wordt goedgekeurd als belangrijkst controleelement van temperatuur.
3.9.8 andere controlecomponenten zullen producten van binnenlandse en buitenlandse merken van uitstekende kwaliteit zijn.
3.10, Andere technische vereisten
3.10.1, zijn het buitenoppervlak van elk systeem en de pijpleiding duidelijk met verschillende kleuren.
四, Gedetailleerde Citaatlijst van Materiaalconfiguratie
Nr | Naam | Model en details | eenheid | hoeveelheid | Eenheid USD |
1 | Het vacuüm drogen tank |
1. Efficiënte grootte van horizontale vacuümtank 6000 × vier duizend × 5000mm (lange Hoge × brede ×). 2. Grens vacuümgraad van vacuümtank (zonder commissie, koude staat) ≤ 50Pa, zonder commissie lekkagetarief ≤ 200Pa · L/S. 3. Het werk temperatuur 115 ± 5 ℃, automatische temperatuurcontrole 4. De zegelring van de tankflens is een bestand en met lange levensuur speciaal-gevormde zegelring op hoge temperatuur. 5. Temperatuur drie die sondes meten. 6. Twee verlichte observatievensters. 7. Vier reeksen de olie van de hitteoverdracht het verwarmen pijpen; 8.50t karretje en elektrisch tractiehoofd |
reeks |
1 |
40800
|
2 | Deur openingsmechanisme | De dwarsbrug van de tankdeur, aandrijvingsreductiemiddel, transmissiemechanisme | reeks | 1 | 3642 |
3 | vacuümsysteem |
1. De pompvacuüm van Leybold van drie SV-300 roterend vinpompen 2. Één zjp-600 Wortelspomp 3. Één zjp-1200 Wortelspomp 4. Één hoge betrouwbaarheids hoge vacuüm pneumatische hoofdklep. 5. Diverse vacuümkleppen, schokschakelaars, vacuüm die elementen, vacuümpijpleidingen, enz. meten. |
reeks |
1 |
20910
|
4 | Condensatiesysteem |
1. Één horizontale condensator met nieuwe structuur, 2. Één waterharder. |
reeks | 1 | 3205 |
5 | verwarmingssysteem |
1. Het verwarmen macht: 72kw, het elektrische verwarmen, de olie van de hitteoverdracht als het doorgeven van het verwarmen middel. 2. Het is samengesteld uit het verwarmen van centrum, pijpleidingspomp op hoge temperatuur, klep op hoge temperatuur en andere toebehoren. |
reeks |
2 |
5100 |
6 | Pneumatisch systeem | 1Air brondrietal en overeenkomstige kleppen, gaspijpen, enz. | reeks | 1 | 437 |
7 | koelwatersysteem | 1.20 M3/H-pijpleidingspomp, filter, pijpleiding, klep, drukmaat, enz. | reeks | 1 | 437 |
8 | Hydraulisch systeem |
1. Het wordt gebruikt om de tankdeur te sluiten. 2. Het is samengesteld uit hydraulische post, hydraulische cilinder, klep en andere toebehoren. |
reeks |
1 |
4080
|
9 | Elektrisch controlesysteem |
1. Geïntegreerd elektrisch controlekabinet, programmeerbare automatische controle of handcontrole. 2. Touch screencontrole. 3. De reeksplc van Mitsubishi FX 4. Diverse controlemodules. 5. Andere elektrocomponenten. 6. Het processoftware van de transformatormethode. 7. Digitaal temperatuurcontrolemechanisme 2 reeksen 8. 5 reeksen temperatuursensoren |
reeks |
1 |
6120
|
10 | Tankisolatie | 1. Rotswol, de plaat van het kleurenstaal | reeks | 1 | 3642 |
12 | vervangstukken | 728 | |||
13 | De vracht en de verpakking laden voor toebehoren en grote tankmaterialen (Chinese havens) | 1748 | |||
Totaal bedrag FOB- USD | 90849 |
五, de lijst van de Materiaalconfiguratie
nr | naam | model | hoeveelheid | producent |
1 | Vacuümpomp |
SV-300 Zjp-600 Zjp-1200 |
3 reeksen 1 reeks 1 reeks |
VALUE HXNG HXNG |
2 | Verzegelende ring van tankdeur | 4000*5000 | 1 stuk | Ons bedrijf |
3 | Elektrisch karretje | 50T | 1 reeks | Ons bedrijf |
4 | water het koelen eenheid | 4P | 1 reeks | Ons bedrijf |
5 | Straalkachel | 72KW | 2 reeksen | Ons bedrijf |
6 | Temperatuur die weerstand meten | 0~200℃ | 4 | DILIGEN |
7 | De lamp van de verlichtingsobservatie | 3 | ZHONGSHAN | |
8 | Observatieglazen venster | Het aanmaken | 3 | Shanghai |
9 | condensator | 6m2 | 1 | Ons bedrijf |
10 | Elektrisch controlesysteem | Aanrakings automatische controle | 1 reeks | Ons bedrijf |
11 | Hydraulisch systeem | 1 reeks | Ons bedrijf | |
12 | Druksensor | 1 stuk | Shanghai | |
13 | Vacuümmaat | 1 reeks | 瑞普 | |
14 | Pomp de op hoge temperatuur van de hittegeleiding | 4KW | 1 reeks | Shanghai |
15 | Thermometer | 708 | 4 reeksen | 厦门宇电 |
16 | PLC | FX | 1 reeks | Mitsubishi |
SV-300 Leybold pomp
Contactpersoon: Mrs. Stacy
Tel.: 008613400027899
Fax: 86-510-83211539
