Automatisch het voeden van en vaste lengte scherpe productielijn

Technisch Voorstel

Flexibele geautomatiseerde het materiaalreeks van het bladmetaal

1, Inleiding aan het automatische voeden en vaste lengte scherpe productielijn:

1) Het kan de arbeidsintensiteit van exploitanten effectief verminderen, productieefficiency verbeteren, en veiligheidsgevaren vermijden.

2) Gebruikend een 2000kg-brugcantilever die robotachtig wapen behandelen aan en voed automatisch onophoudelijk de servo vaste lengte het voeden machine.

3) Goedkeurend veelvoudige reeksen olie bestand zuignappen, met hoge zuigingskracht en lange levensduur die, effectief krassen op de raad vermijden.

4) De servo gedreven automatische vaste die lengte het voeden machine, met automatische hydraulische klemmen wordt gecombineerd, kan de snijmachine volgens de vastgestelde grootte nauwkeurig voeden en snijden.

5) De gebruiker kan het touche screen controleren tussen automatische het voeden wijze en hand het voeden wijze te schakelen, geschikt voor verschillende werkende staten.

6) De bewegende delen van het materiaal worden gedreven door hoge snelheid en hoge torsie servodiemotoren, met originele ingevoerde lineaire gidsen wordt gecombineerd, die snel lopende snelheid en hoge het plaatsen nauwkeurigheid hebben.

Het geautomatiseerde flexibele materiaal van het bladmetaal is bijzonder geschikt voor flexibele productie op grote schaal. Het speelt een zeer belangrijke rol in het stabiliseren van productkwaliteit, het verbeteren van productieefficiency, het verbeteren van arbeidsvoorwaarden, en snel het bijwerken van producten.

2, Technische parameters van het automatische voeden en vaste lengte scherpe productielijn:

1)De algemene afmetingen van de automatische voedende en snijdende sectie zijn 10.5M in lengte * 7.5M in breedte * 4M in hoogte.

2)De vacuümzuignap keurt veelvoudige reeksen zuignappen goed, en elk plaatste van zuignappen kan manueel in positie worden aangepast. Uitgerust met onafhankelijke openings en sluitende kleppen, kunnen diverse vacuümzuignappen worden geopend en worden gesloten zoals nodig, vergemakkelijkend het vervoer van platen van verschillende grootte en specificaties.

De voorsectie van de zuignaphouder is uitgerust met een pneumatische verdelende functie, die voor het automatische verdelen van platen onder 2MM toestaat, beperkend de behoefte om veelvoudige platen in een keer te absorberen.

3) De behandelingsrobot is geschikt voor hoge snelheid die en van platen met een maximumbreedte van 6M * 2M en een gewicht behandelen laden van minder dan 2000kg.

4)De plaat wordt vervoerd gebruikend een brugtype cantilevermanipulator, en zowel worden de het opheffen als schommelingswapens gedreven door een servomotor door een precisiereductiemiddel. De totale het opheffen slag is 1.2M, is de totale vertaalslag 5.4M, is de het opheffen snelheid 5-12M/min, en de vertaalsnelheid is 10-40M/min, die oneindig regelbaar is.

5)Het servo voeden is uitgerust met een pneumatische klem met pushrod, met een vaste lengtesnelheid van 30M/min en een herhaalde het plaatsen nauwkeurigheid van ± 0.5mm.

6)De besnoeiingsraad wordt vervoerd uit de snijmachine door een hoge snelheids scherpe transportband en door een hydraulische lift automatisch gestapeld. De maximum het stapelen breedte van de hydraulische lift is 500mm * 6000mm, is de minimum het stapelen breedte 100mm * 6000mm, en het maximum die hoogte stapelen is 550mm. (Als de scherpe breedte van de raad minder dan 100mm * 6000mm is, en de het stapelen vereisten niet wegens raadsredenen kunnen worden voltooid, kan een ontvangende vrachtwagen in het het stapelen gebied worden geplaatst en door een transportband aan de ontvangende vrachtwagen worden vervoerd om een scherp materiaal te vormen.)

7) Het materiaal moet met een voeding van 380V40A AC en een samengeperste luchtbron met een werkdruk van 0.6MPa worden uitgerust.

8)De werkomgeving van deze machine zou het binnenmilieu met een relatieve vochtigheid van 75%, geen brandbare, explosieve, sterke elektromagnetische interferentie, geen corrosieve gassen, geen het vloeibare bespatten, en goede verlichting minder dan moeten ontmoeten.

3, de samenstelling van het automatische voeden en vaste lengte scherpe productielijn:

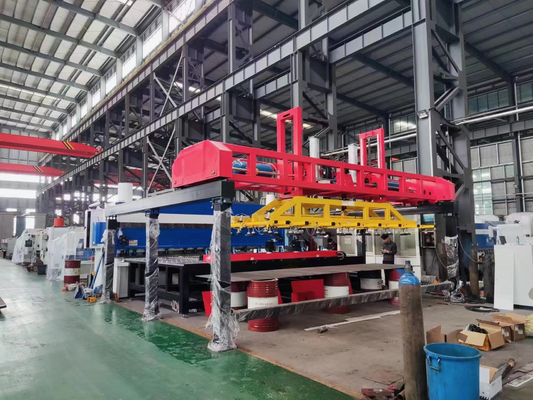

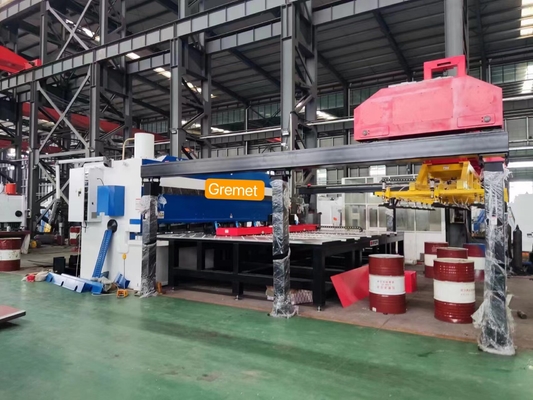

Het automatische voeden en de vaste lengte scherpe productielijn bestaan uit een 2000kg-behandelende manipulator van de brugcantilever, veelvoudige reeksen vacuümzuignaphouders, servo vaste lengte het voeden machines, pneumatische pallets, lossingstransportbanden, het hydraulische opheffen en het stapelen machines, pneumatische systemen, CNC controlesystemen, enz. De volledige machine keurt Europese ontwerpconcepten, met een stabiele structuur, praktische esthetica, en gemakkelijk onderhoud goed.

Het Cartesiaanse gecoördineerde systeem van de systeemmotie van de 2000kg-behandelende manipulator van de brugcantilever wordt gedreven door de servomotor door het precisiereductiemiddel voor vertaling en het opheffen. Om de brugstraal te vermijden van buigen wegens ernstmisvorming tijdens verrichting op lange termijn, 16Mn-wordt het legeringsstaal met uitstekende starheid en hardheid gebruikt voor productie. De volledige reeks van lassen wordt onderworpen aan de hulpbehandeling van de trillingsspanning en door een grote CNC machine van het brugmalen verwerkt. Goede starheid en hoge nauwkeurigheid.

De zuignapgroep keurt veelvoudige reeksen pfg-150-n bestand zuignappen van de typeolie met een diameter van 150mm (één enkele zuignap kan een zuigingskracht van 100kgf onder een vacuümdruk van -0.06mpa produceren) goed, die metaalbladen met een maximumbreedte van 2000mm * 6000mm en een gewicht van 2000kg kan omhoog zuigen. De zuignappen worden gelijk op het zuignapkader verdeeld uit dikke ommuurde staalpijpen wordt samengesteld en kunnen die in een bepaalde positie worden aangepast. De zuignappen bij verschillende posities kunnen worden gesloten door de afgesloten klep te openen en te sluiten,

Geautomatiseerde lading van platen met verschillende grootte. De zuignaphouder is uitgerust met een pneumatische verdelende cilinder, die veelvoudige bladen van materialen onder 2mm in een keer wordt geladen kan verhinderen. Het vacuümsysteem is uitgerust met een apparaat van de stroomuitvalbescherming. Als er een plotselinge stroomuitval tijdens het werk is, kan de zuignap ook de raad voor een bepaalde periode houden die, die het maken voor werknemers geschikt de raad veilig om te verwijderen en het te verhinderen te vallen en schade aan het materiaal veroorzaken.

De servo vaste lengte het voeden machine is een traditioneel product van ons bedrijf, dat functies zoals het multigrootte plaatsen heeft, hoge snelheid voedend vaste lengte, en het laatste blad die door het blad worden gevoed. Het algemene kader keurt 345 het lassen van de staalpijp, de hulpbehandeling van de trillingsspanning, en CNC verwerking de op grote schaal van het brugmalen goed. De intervaltype de rolklem van de drukplaat is geïnstalleerd voor de snijkant van de snijmachine, en de hydraulische klemmen worden gebruikt. De het vastklemmen kracht van elke groep klemmen is groter dan 100kg. De klemmen worden gedreven door een grote inertie servomotor, ingevoerde balschroeven, en lineaire gidsen, die de voordelen van snelle het voeden snelheid en hoge het plaatsen nauwkeurigheid hebben. De werkbank keurt de installatie van universele rollende ballen goed om de lopende weerstand van de raad te verminderen en krassen op de raad te verminderen.

De klem is uitgerust met telescopische pushrod, en wanneer de klem de snijmachine nadert, kan het resterende blad door telescopische pushrod naar de snijkant van de snijmachine worden verzonden.
