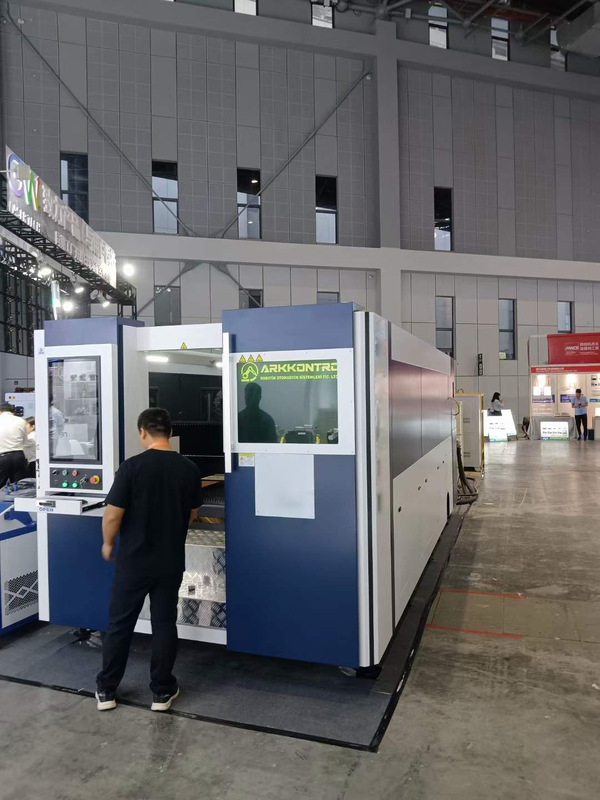

3015-12000W Twee tafels glasvezellasersnijmachine

Inleiding van het product

Hoofdkenmerken:

1De foto-elektrische omzettingsefficiëntie kan 30% bereiken, twee tot drie keer zo hoog als die van CO2.

2,Minder energieverbruik, CO2 is 20% ~ 30%;

3, Geen laser werk gas, kan veel laser onderhoud kosten besparen;

4Optische glasvezeltransmissie, zonder reflectorlens, hoeft het lichtpad niet aan te passen.

5Gebruikt voor het snijden van niet-ijzeren metalen, aluminiumlegeringen, koper en andere materialen

Productkenmerken:

1. Een dubbele aandrijflijnstructuur, een soepele en betrouwbare beweging;
2. Onafhankelijk onderzoek en ontwikkeling ontwerp, de vervaardiging van machine tool bed, speciale verwerkingstechnologie, hoge precisie van machine tool, stabiel en betrouwbaar, lange levensduur;
3. met een snelheidsverminderaar van hoge precisie, met een hoge respons en een servomotor van hoge precisie;
4. De internationale kwaliteit van glasvezellaser, industriële toepassing gedurende vele jaren, lange levensduur, onderhoudsvrij, stabiel en betrouwbaar;
5. Hoogprecisie laser snijkop, geïmporteerde optische lenzen, is gericht op de fijne, de aanpassing is handig, het snijden perfect;
6. Een dubbele capacitieve controleker met gesloten lus, die de hoogte van de fakkel regelt, die weinig eisen stelt aan de stalen plaat, de snijkwaliteit is stabiel en betrouwbaar;
7. CNC-systeem is eenvoudig en gemakkelijk te bedienen, lage eisen aan de bediener;
8. Het snijden van grafische input in meerdere formaten, krachtige tekenen en bewerken van grafische functies;

10Speciale snijsoftware, experts in snijtechnologie, data-oproepfuncties;

11Automatisch tanksysteem

12"Snijdende gasdruk proportioneel klep om automatisch aan te passen, geen handmatige aanpassing nodig;

De basisconfiguratie en technische parameters van het product

2,Parameters van de machine-gereedschapstechnologie

3Laser- en procesparameters

4,Milieueisen

Inleiding van belangrijke onderdelen

1,Machinekorps

De machinecarrosserie met de schommeldoosstructuur, na het spanningsverlichtingsproces, het technologisch proces van het lassen tot het schommelen tot spanningsbewerking, trillingsveroudering,met een vermogen van niet meer dan 50 W, bewerking af te ronden, beter op te lossen van de spanning als gevolg van het lassen, bewerking, waardoor de stabiliteit van de machine-gereedschap sterk verbeteren, kan de precisie van de machine voor een lange tijd te houden.

2,dwarsbalk

Beam body met de methode van integraalaluminium- het proces voor de gietstukken, het proces voor het gieten, het proces voor het gieten, het proces voor de ruwe bewerking, het proces voor de trilling, het proces voor de trilling, het proces voor de trilling, het proces voor de trilling, het proces voor de trilling, het proces voor de trilling, het proces voor de trilling, het proces voor de trilling, het proces voor de trilling, het proces voor de trilling, het proces voor de ruwe bewerking, het proces voor de trilling, het proces voor de trilling, het proces voor de trilling, het proces voor de trilling, het proces voor de trilling, het proces voor de trilling, het proces voor de trilling, het proces voor de trilling, het proces voor de trilling, het proces voor de trilling, het proces voor de trilling, het proces voor de trilling, het proces voor de trilling, het proces voor de trilling, het proces voor de trilling, het proces voor de trilling, het proces voor de trilling, het proces voor de trilling, het proces voor de trilling, het proces voor de trilling, het proces voorbewerking na tempering, zorgt voor de sterkte, stijfheid en stabiliteit van de balk als geheel, kan het

de nauwkeurigheid van de straal gedurende lange tijd.

glasvezellaser

MAX laserbron is een nieuwe generatie van dichtbij infrarood spectrum bereik (1070 ~ 1090 nm) halfgeleider pomp single-mode continue ytterbium gedopeerde glasvezel laser systeem, het heeft een hoog vermogen,de ideale hooglichtkwaliteitHet lasersysteem heeft een ongeëvenaarde en hoge betrouwbaarheid in vergelijking met verschillende vaste toestand lasers en gaslasers, zijn voordelen zijn:breed bereik van golflengte selectie, zeer lage signaal/geluidsverhouding, hoge stabiliteit en lange levensduur van de pompbronnen worden gebruikt.

Alleen ter referentie

Hoofdkenmerken:

• De kwaliteit van de straal van uitmuntendheid (BPP)
• Alle constante vermogen BPP
• Gebruik van lange brandpuntsafstand kan nog steeds krijgen een kleine plek
• foto-elektrische conversie-efficiëntie 30%
• Onderhoudsvrije werking
• Modulair ontwerp, "plug and play"
• Klein, gemakkelijk te installeren
• 100000 uur gratis onderhoud

CNC-systeem

FSCUT6000 High Power EtherCAT is een kosteneffectief EtherCAT bus laser snijbesturingssysteem.en inclusieve oplossingen voor het snijden van platen van middelgrote dikte voor staalconstructies, ijzeren torens, schepen, enz. Functies zoals Smooth MicroJoint, Flash Piercing en 5-Stage Piercing, kunnen de verwerkingsefficiëntie verbeteren; Functies zoals Deslag en Corner Technique,kan de kwaliteit van de verwerking van dikke platen verbeteren.

Hoofdfuncties:

• Smooth MicroJoint: gladde doorsnede bij MicroJoints voor eenvoudig lossen en efficiënte productie.
• Snel piercen: uiterst snel piercen voor een hoge efficiëntie van het doorboren van dunne platen.
• Deslag: verwijderen van slakken na het piercen en verbeteren van de piercingkwaliteit van dikke platen.
• 5-stap piercing: piercing voor nog dikkere platen.
• Flash-piercing: snel frequentie-conversie piercing om de efficiëntie van het doorboren van dikke platen te verbeteren.

Ø Hoektechniek: verbetering van de verwerkingskwaliteit van de hoek van een onderdeel.

• Circle Centering: snel het centrum van een cirkelvormige plaat lokaliseren om de verwerkingsefficiëntie te verbeteren.

Ø One-Path FlyCut: snijd alle afbeeldingen zonder de cutter op te tillen tot referentie nul voor een snellere snij snelheid.

• Quick CutOff: snij de plaat in de X- of Y-richting af met één klik.

Ø Vertexmarkering: markeer de afbakening van de te knippen afbeeldingen voor een duidelijk verwerkingsbereik.

• Frame Border Contour: ervoor zorgen dat de onderdelen op niet-rechthoekige platen binnen de platen staan voor een veilige productie.

Ø Ingebouwde nesting: gratis en makkelijk nesting voor een hoger gebruik van de platen.

• Real-time EtherCat: gemakkelijk uit te breiden.

Ø Virtuele meerdere stations: instellen van meerdere stations op één werktuigmachine om de verwerkingsefficiëntie te verbeteren.

• Zijdelingse aanrijdingsbeveiliging: indien tijdens het reizen een zijobject wordt gedetecteerd, lift u de cutter opnieuw op, zodat een zijdelingse aanrijding met de cutter wordt voorkomen.

Ø FrogLeap Skip: slim de hoogte van de snijmachine tijdens het rijden aanpassen om botsingen met kantelende onderdelen te voorkomen.

• Beschermende randvinder: beschermt de snijmachine tegen het raken van het rek tijdens de randvinder.

Ø Torcemonitor: controleer het servomoment en stop onmiddellijk wanneer het op een zwaar voorwerp stuit om de veiligheid van zowel het werktuig als de bediener te waarborgen.

• Snel importeren: QR-code scannen om tekeningen te importeren, wat snel en nauwkeurig is.

Ø Bewerking van spoelen: bewerking van spoelen om de snijdoeltreffendheid te verbeteren.

Ø Inkjetprinter: druk codes om onderdelen snel en zonder schade te markeren.

• Afwas van het spuitstuk: het spuitstuk wordt automatisch gereinigd om de levensduur van het spuitstuk te verlengen en de bewerkingskwaliteit te verbeteren.

Ø Torkcontrole: controle van de toestand van de dubbele aandrijfas om torsies te voorkomen.

• Flexibel versnellen: flexibel versnellen en vertragen voor een langere levensduur van de werktuigmachine.

Ø Theoretische besturingsgenauigheid 0,005 mm, praktische baan nauwkeurigheid 0,01 mm, positie nauwkeurigheid 0,001 mm, herhaalde positie nauwkeurigheid 0,002 mm.

• Onbeperkte maximumsnelheid en maximale bewerkingssnelheid.

Ø Maximale versnelling 2G.

Snijkop

BLT 4-serie, kosteneffectieve slimme snijmachine die zich richt op 2D-, 3D- en bevelsnijmachines, levert een uitstekende prestatie met stabiel snijden, eenvoudige installatie en installatie,beschikbaar voor een vermogen van minder dan 30 kWMeer informatie vindt u in de technische parameters.

Parameter voor lasersnijden (alleen ter referentie)

Loonkosten: (alleen ter referentie)

Consumptiematerialen

De klant bereidt de onderdelen voor:
