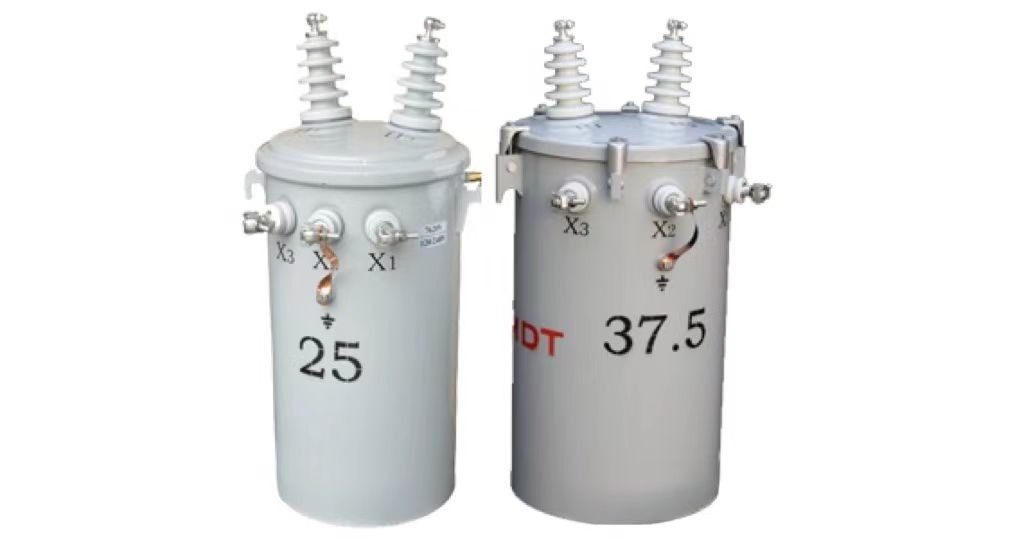

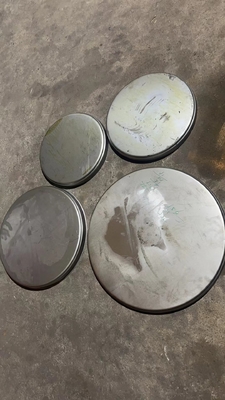

Hydraulische pers van 250 ton voor het maken van een transformator-tankdeksel

Beschrijving van het technisch voorstel

1"De werkomgeving van de machine

● Temperatuur: 0 °C -50 °C.

● Vochtigheid: relatieve vochtigheid onder 35% -65%.

● Spanning: 380V 50Hz.

●Installatieplaats: minder stof

● Hoogte: minder dan 1000 m

2,Hoofdtechnische parameters van de machine

3,Levering van hoofdondersteunende onderdelen:

4,Prestaties en kenmerken:

Deze machine heeft een onafhankelijk vermogen mechanisme en elektrisch systeem, en neemt gecentraliseerde knop controle.Het hydraulische systeem heeft geïntegreerde insteekkleppen, met een compacte structuur, gevoelige en betrouwbare werking.De werkdruk en het werkbereik van deze serie producten kunnen worden aangepast aan de werkbehoeften.

5,Overzicht van de structuur:

Deze machine bestaat uit twee hoofdonderdelen: de hoofdmotor en het besturingsmechanisme, die via oliepijpleidingen en elektrische apparaten tot een geheel zijn verbonden.,hoofdcilinder, enz. Het besturingsmechanisme bestaat uit een hydraulisch pompstation, een elektrische doos, een mobiele bedieningsconsole, enz.De structuur en de functies van elk onderdeel worden als volgt beschreven::

1)machinecarrière

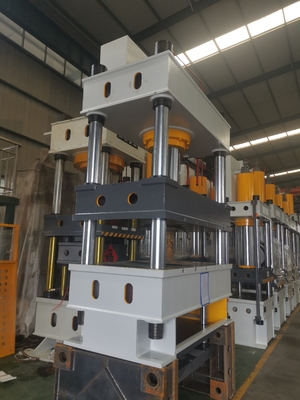

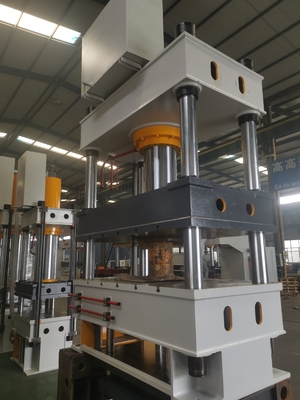

De carrosserie van deze machine heeft een structuur van drie balken en vier kolommen: bovenste dwarsbalk, schuifbalk, werkbank, hoofdcilinder, hydraulisch pad, kolom, bedieningssysteem,en elektrische systeemonderdelen.

2) Meestercilinder

Het hoofdcilinderblok is aan de tafel bevestigd en het onderste uiteinde van de zuigerstaaf is verbonden met een flenster, een bout en een schuifbalk.De zuigerkop is verdeeld in twee oliekamers met YX-dichtingsringen in tegengestelde richtingenDe buitenste cirkel van de gids is voorzien van een O-ring, die met de flens en de boort wordt vergrendeld om de sluiting van de cilinderpoort te verzekeren.Installeer een stof ring op de cilinder flens om de stof voorkomen van de zuigerstaaf te garanderen.

3) Afstandsbeperking

Het limietapparaat is aan de rechterkant van de machine geïnstalleerd en wordt hoofdzakelijk gebruikt om de slagafstand van de schuiver te regelen.

4) Hydraulisch station

De hydraulische pomp bestaat uit een olietank, een axiale zuigerpomp, een elektromotor, een tweerichtings insteekklep, een hoogdruk-zelfdichtend oliefilter en een luchtfilter.met een vermogen van niet meer dan 50 W.

De brandstoftank is gemaakt van Q235 staalplaat gelaste componenten en aan de voorkant is een drukmeter geïnstalleerd om de druk te waarnemen.Installeer een niveaumeter in de olietank om het olieniveau te waarnemenBij de zuigpoort van de oliepomp wordt een hoogdruk-zelfverzegelend oliefilter geïnstalleerd om de zuiverheid van de pomp en het hydraulische systeem te waarborgen.Een luchtfilter is geïnstalleerd op het paneel van de brandstoftank, en de bovenkap kan worden geopend voor het tanken.

5) Axiële zuigerpomp

Dit hydraulische systeem gebruikt de YCY14-1B axiale zuigerpomp. De instructies zijn te vinden in de gebruikershandleiding van de axiale zuigerpomp, en er is hier geen overzicht.

6) Tweewegpatroonklep

De structuur bestaat voornamelijk uit aansluitende onderdelen, bedieningsdekplaten, pilootbesturingskleppen en geïntegreerde kleppenblokken.

a. Het insteekcomponent bestaat uit een klepinvoer, een afdichting, een klepkarosserie, enz. Het kan een kegelklep of een spoelklepstructuur zijn.enz.. van de olie-stroom in de oliecircuit.

b. De bedieningsdekplaat bestaat uit verschillende micro-pilot-besturingscomponenten en andere hydraulische componenten die in de dekplaat zijn ingebed.De combinatie van verschillende ingebouwde micro pilot control componenten en pilot control kleppen kan de werkstatus van de plug-in klep te controlerenDe besturingsplaat is onderverdeeld in een richtingsbesturingsplaat, een drukbesturingsplaat en een stroombesturingsplaat.

c. De pilootbesturingsklep is op de bedieningsdekplaat geïnstalleerd om de werking van de insteekbare elektromagnetische richtingsklep te regelen en zijn onderdelen zijn elektromagnetische richtingskleppen.

d. Het geïntegreerde klepblok wordt gebruikt voor het installeren van aansluitingen, bedieningsdeksels en andere bedieningskleppen, en voor communicatie met de hoofd- en bedienings-oliecircuits.

6,Overzicht van het hydraulisch systeem

Het hydraulische systeem bestaat uit energieomzettoestellen (oliepompen en -cilinders) en energieoverdrachttoestellen (oliettanks, oliepijpleidingen) enz.het schuifregelaar aansturen om verschillende actiecycli te voltooien.

7,Elektrisch besturingssysteem

1De machine is uitgerust met een onafhankelijke elektrische bedieningsbox, die beide zijden van de apparatuur vrij kan bewegen, en gecentraliseerde knoppen regelen de werking van de gehele machine.

8,Besturingssysteem

1) Het heeft twee werkwijze: inching en semi-automatisch, en twee procesoperaties: vaste slag en constante druk.

2) De schuifbeweging wordt door een contactloze schakelaar bediend.

3) De druk van de hoofdcilinder wordt geregeld door de drukregulerende klep.

4) De drukhoudtijd kan vrij worden ingesteld
