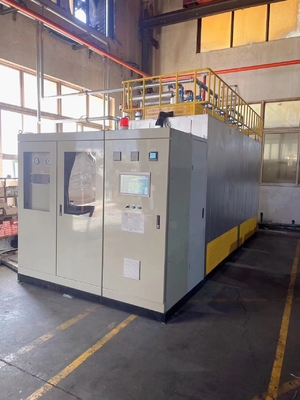

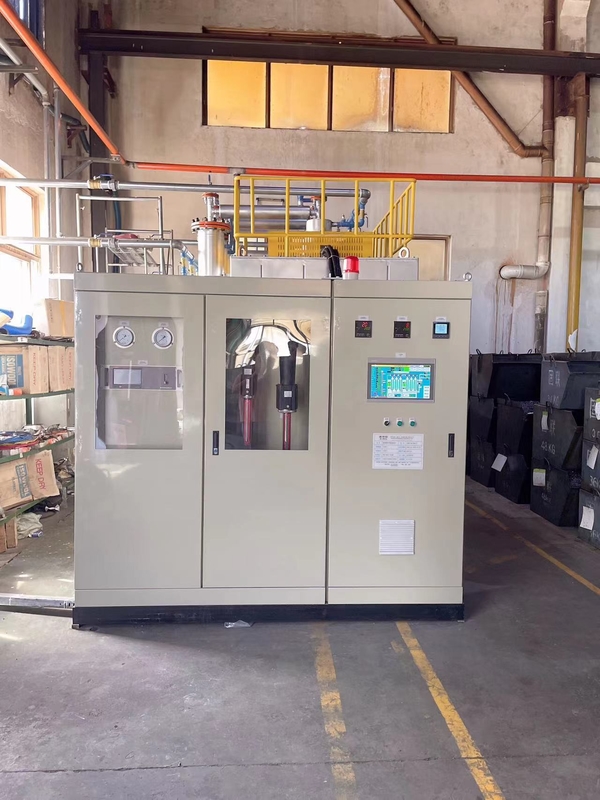

30m3 RX-generator voor atmosferisch warmtebehandelingsproces

Bespaar tijd en geld door uw atmosfeergeneratie te optimaliseren. Wij bieden op maat gemaakte, end-to-end oplossingen voor warmtebehandeling atmosfeerverwerking. We begrijpen hoe procesuitvoering en de status van de apparatuur de materiaaleigenschappen beïnvloeden, hoe de kwaliteit van de atmosfeer het proces beïnvloedt en hoe de controle van de atmosfeer en de status van de apparatuur samen uw vermogen beïnvloeden om efficiënte warmtebehandeling en productie te bereiken. High-Score biedt een verscheidenheid aan oplossingen om uw warmtebehandelingsapparatuur of productielijn sneller, beter en slimmer te laten draaien.

Productkenmerken:
● Dual-mode werking: één stand-by, één actief, of beide gelijktijdig in bedrijf.
● Onbemande werking: vermindert de arbeidskosten.
● Meerdere gasproductiemodi: verminderen emissies en energieverspilling.
● Elektrisch gestuurd proportioneel regelsysteem: vermindert het risico op stilstand.

● Monitoring van energieverbruik en complete data-opname en traceerbaarheid.

● Gepatenteerd atmosfeersysteem: garandeert de kwaliteit van de atmosfeer.

● Multi-level veiligheidsontwerp en koppeling: garandeert de veiligheid van de productie.

Een endotherme gasgenerator is een atmosfeer die wordt gegenereerd door het mengen van ruw gas (aardgas of propaan) met een bepaalde hoeveelheid lucht, onder invloed van hoge temperatuur en katalysator, door onvolledige verbrandingsreactie, algemeen bekend als RX-gas. Kan worden gebruikt als draaggas in chemische warmtebehandelingsapparatuur of als beschermende atmosfeer voor verwarmingsovens. Vanwege de stabiele samenstelling van RX-gas heeft het de kenmerken van lage bedrijfskosten en een hoge mate van automatisering voor chemische warmtebehandeling, vooral als de basisatmosfeer voor gecontroleerde atmosfeercarburatie en gloeibeschermingsatmosfeer; In vergelijking met een stikstof-methanolatmosfeer of een pure methanolatmosfeer kan het de kwaliteit van het carboneren aanzienlijk verbeteren en het materiaal effectief beschermen tegen decarburatie. Los veel atmosfeergerelateerde uitdagingen op tijdens het warmtebehandelingsproces.

De RX-atmosfeerreactievergelijking is als volgt:

2CH4+ O2 = 2CO + 4H2

De reactie tussen aardgas en zuurstof

2CH4 +O2+3.84N2=2CO+4H2 +3.84N2

De reactie tussen aardgas en lucht

RX-gas gemaakt van aardgaslucht is een ideale thermische verwerkingsbeschermende atmosfeer, met de volgende componenten:

CO: 19,0-21,0%, H2: 39,0-40,5%, N2: 38,5-40,0%; CH4:<0,5%,CO2:<0,5%, Dauwpunt: 4 ° C -+8 ° C

Een endotherme gasgenerator bestaat uit een ovenlichaam en isolatiematerialen, een verwarmingssysteem, een gastoevoergedeelte, een gasgeneratiegedeelte, een gasuitvoergedeelte, een atmosfeermeting- en regelgedeelte en een elektrische schakelkast. Het RX-gas dat door de generator wordt gegenereerd, heeft een stabiele samenstelling en er wordt regelmatig houtskool verbrand. Met regelmatig jaarlijks onderhoud kan de enkele opstarttijd meer dan een jaar bedragen, waardoor 'gasproductie op aanvraag' wordt bereikt en afval aanzienlijk wordt verminderd. De kosten voor het produceren van RX-gas per kubieke meter zijn veel lager dan die van methanolkraken of druppelinjectie.

Ovenlichaam en isolatiematerialen:

De ovenschaal is geconstrueerd door stalen platen te lassen met lokaal versterkte stalen secties, en de buitenste schaal is geïnstalleerd op een structurele stalen basis. De basis ondersteunt de gehele generatorassemblage, inclusief alle pijpleidingen en controllers. De bovenklep van de oven is een beweegbare bovenstructuur. Repareer de oven na het optillen. Er zijn thermokoppel-invoergaten aan de zijkant voor temperatuurregeling.

Het reactievat is gemaakt van 2535 hittebestendig staal met hoge temperatuurlegering, dat een lange levensduur heeft.

De unieke ophangstructuur kan de katalytische efficiëntie verbeteren en de productie van roet verminderen.

Isolatielaag: De boven-, onder- en zijkanten van de oven bestaan uit gevouwen aluminiumsilicaatvezelblokken.

De temperatuurstijging van de buitenwand van de ovenschaal is ≤ omgevingstemperatuur+45C.

Verwarmingssysteem:

Bestaande uit thermokoppels, temperatuurregelaars, vermogensregelaars, verwarmers, enz.

Een enkele verwarmingseenheid is uitgerust met een regelthermokoppel voor temperatuurregeling en een ander bewakingsthermokoppel voor oververhittingsalarmregeling, dat het verwarmen stopt wanneer de temperatuur te hoog is.

Temperatuurregeling wordt gemeten door thermokoppels, PID-berekening wordt uitgevoerd door temperatuurregelaars en de SCR-methode wordt gebruikt om temperatuurregeling te bereiken.

De verwarmingsweerstandsdraad is gemaakt van ijzerchroomaluminium met hoge temperatuur, met een lange levensduur.

De verwarming is op een hangende manier geïnstalleerd, waarbij de verwarming van bovenaf wordt ingebracht voor eenvoudig onderhoud, en het is niet nodig om langdurig te stoppen om de verwarming te vervangen.

temperatuurregelaar 2 sets

Thermokoppel (S-type thermokoppel) 1400 ° C 2 stuks

Vermogensregelaar 1 set

Opmerking: Voordelen van het gebruik van elektrische verwarming

Gasverwarming was vroeger de belangrijkste methode voor generatoren, en de nieuwste feedback ter plaatse laat zien dat elektrische verwarming een aanzienlijke verbetering heeft in de gasproductiekwaliteit van generatoren, voornamelijk tot uiting komt in de volgende aspecten:

1. Verwarming in twee zones verbetert de temperatuuruniformiteit van de boven- en onderdelen van het reactievat aanzienlijk.

2. De katalysatorefficiëntie is verbeterd, waardoor de vorming van koolstofafzettingen aanzienlijk wordt verminderd en de Rx-gaskwaliteit hoog is.

3. De eekhoornkooiverwarming is gemakkelijk te vervangen en gemakkelijk te onderhouden in een later stadium.

4. De levensduur van het ovenlichaam en de reactieketel is aanzienlijk verlengd.

5. Niet beïnvloed door de kwaliteit van aardgas

Gastoevoergedeelte

1. Magnetische flowmeter

2. Elektronische debietregelaar

3. Roots-blower

4. Drukschakelaar en manometer

5. Veiligheidscontrole magneetventiel

6. Vlamterugslagklep

7. Samenstelling van distributie- en mengapparaten, enz.

8. Configureer elektronische inspectie van inlaatluchtdruk, drukschakelaar en manometer, inlaatfilter, veiligheidscontrole magneetventiel, massadebietmeter, vlamterugslagklep, distributie- en mengapparaat, enz.

De eerste partij is verantwoordelijk voor het leveren, met een totaal zwavelgehalte van minder dan 10 milligram per kubieke meter.

Gasgeneratiegedeelte

Het gasgeneratiegedeelte bestaat uit een reactietank en een katalysator. De reactietank is gelast van speciale hittebestendige materialen en verbonden met een bovenflens. Het kan als geheel worden opgetild, met nikkelgebaseerde blokkatalysatoren die in de buis zijn gerangschikt, gelegen in de middelste en onderste delen van de reactietank, om de kraakreactie van het menggas te katalyseren.

Gebruikmakend van speciaal op maat gemaakte nikkelgebaseerde katalysatoren, is het nikkeloxidegehalte hoger dan 12%, wat 10% hoger is dan het nikkeloxidegehalte dat wordt gebruikt in gewone generatoren. Het katalytische effect en de levensduur van de katalysator zijn aanzienlijk beter dan gewone katalysatoren en de kans op koolstofafzetting wordt aanzienlijk verminderd.

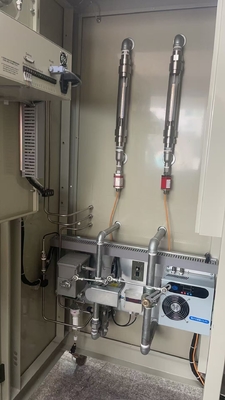

Het gasuitvoergedeelte bestaat uit een gaskoeler, drukschakelaarmanometer, uitlaatklepgroep, temperatuurdetectie, constant vlamsysteem, drukregelsysteem, koolstofverzamelaar, enz.

De gaskoeler bestaat uit twee delen: een rechtstype en een pijpleidingtype. Het rechtstype koelt het geproduceerde gas snel af om de neerslag van roet te voorkomen. De koeler is gemaakt van roestvrijstalen buizen, die schoon zijn en niet gemakkelijk verstopt raken; Installeer een secundaire koeler op het spruitstuk om het gas af te koelen en ervoor te zorgen dat de pijpleidinginstrumenten, debietmeters, enz. binnen veilige temperaturen werken. Druk

De krachtschakelaarmanometer detecteert de druk van RX-gas. Wanneer de druk hoger is dan het gespecificeerde bereik, wordt het drukontlastingsapparaat in werking gesteld. Wanneer de drukontlasting niet aan de eisen kan voldoen, wordt het drukbeschermingsapparaat in werking gesteld en wordt de gastoevoer afgesloten; Wanneer deze onder het gespecificeerde bereik daalt, wordt een alarmsignaal afgegeven en treedt een kettingreactie op in de generator, waardoor deze stopt met werken. De uitlaatklep is een set automatische drukbehoud- en ontlastklepgroep, die de stabiliteit en betrouwbaarheid van de gasproductie garandeert.

Het drukregelsysteem omvat een uitlaatdruksensor en een drukontlastingsapparaat. De druksensor stuurt druksignalen naar de PLC als ingangen voor drukregeling. Tegelijkertijd, wanneer de pijpleidingdruk de veilige waarde overschrijdt, gaat de drukontlastklep open en zorgt ervoor dat er geen drukverlies is.

De koolstofverzamelaar is een speciaal apparaat met een klep die aan de uitlaat is geïnstalleerd om koolstof en water uit de pijpleiding te verzamelen. Vergeleken met luchtkoelingsapparaten zijn de voordelen van koelcirculerend water:

Hoge koelefficiëntie;

Verminder de productie van koolstofpoeder aanzienlijk;

Behorend tot 'statische apparaten' met weinig ruis;

Vergeleken met luchtkoelingsapparaten heeft het een langere levensduur en is het gemakkelijk en snel te onderhouden;

De omgeving van de werkplaats is goed.

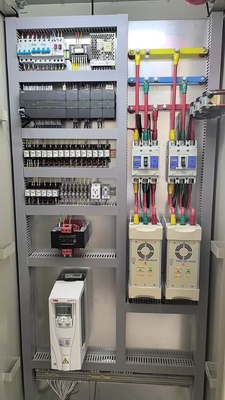

Elektrische schakelkast

De elektrische schakelkast van de generator is naast de generator geïnstalleerd. Alle gebruikte controllers, zoals temperatuurregelaars, bedieningspanelen, voltmeters, ampèremeters, enz., zijn geïnstalleerd op het bedieningspaneel van de doos. Binnenin bevinden zich stroomonderbrekers voor de verwarming, stroomonderbrekers voor elke motor en voedingsspanning, besturingstransformatoren, contactoren, besturingsrelais, PLC's, enz.

kenmerk:

Goede intuïtie;

Draaiende drievoudige componentenanalysator

Verminder de vorming van koolstofafzettingen aanzienlijk

Meet direct CO2 en regel kernparameters;

De meting van CO kan de kwaliteit van aardgas weerspiegelen en heeft grote referentiebetekenis voor gasapparatuur; De meting van CH4 kan de mate van katalysatorverbruik nauwkeurig vaststellen, wat gunstig is voor jaarlijks onderhoud;

Door een driegasanalyseapparaat te gebruiken in combinatie met dauwpuntregeling, is de gassamenstelling stabiel en betrouwbaar en fluctueert de RX-atmosfeer minder.

Bewaking op afstand, handig en snel, bereikt beheer ter plaatse, service op afstand en andere voordelen!

Kenmerken van de generator:

1. Voldoen aan de eis van 24-uurs ononderbroken gastoevoer;

2. De belangrijkste accessoires zijn allemaal geselecteerd uit merkaccessoires

3. Vorm een ​​LAN ter plaatse voor apparatuur en zorg voor gegevensuitwisseling

4. Ervaring in de productie, inbedrijfstelling, constructie en pijpleidingen ter plaatse van nieuwe generatoren om veilig gebruik ter plaatse te garanderen;

5. Een speciaal ontworpen verwarmingsstaaf dient als het verwarmingselement, waardoor onderhoud en vervanging gemakkelijk en snel zijn;

6. De temperatuur wordt gemeten met behulp van zeer nauwkeurige instrumenten, waardoor een stabiele en betrouwbare regeling wordt gegarandeerd;

De gasproductie-uitvoer maakt gebruik van een druktransmissie-eenheidbesturingseenheid, die constante druk en gasproductie op aanvraag realiseert en zich automatisch kan aanpassen aan de interferentie van dagelijkse acties zoals externe atmosfeeraanpassing, schakelen, blazen, enz. op de gasproductie;

Online gasanalysator kan CO%, CO2% en CH4% in gas in realtime meten; Met behulp van een driegasanalyseapparaat voor online analyse, meting en controle van het CO2-gehalte en online controle van het reactieproces; Het systeem is in staat om gasgebruik te schakelen tussen een of meer gasunits.

Adopteer Taiwan Yonghong PLC automatisch besturingssysteem:

Gebruik Kunlun Tongtai high-definition touchscreen om operationele gegevens vast te leggen en weer te geven;

Laagspannings elektrische apparatuur keurt Schneider-producten goed, met Weidmuller-bedradingsklemmen en meerdere veiligheidsvoorzieningen en alarmen, waardoor de veiligheid en betrouwbaarheid van het systeem wordt gewaarborgd;

Wanneer de interne parameters worden overschreden, informeert het systeem de operator om te resetten via geluids- en lichtalarmen; Meerdere instellingen om de werking van gebruikers en bijbehorende machtigingen te regelen;

Met behulp van speciaal op maat gemaakte katalysatoren overschrijdt het nikkeloxidegehalte 12% (meestal 10%), wat resulteert in een lange levensduur en stabielere gasproductiecomponenten;

Het aannemen van een speciaal ontworpen vlamvertragend klepsysteem om pijpleidingen en apparatuur effectief te beschermen;

Modulair ontwerp, sterke uitwisselbaarheid en eenvoudig onderhoud;

Eén klik bediening, eenvoudige bediening ter plaatse.
