Een endothermische gasgenerator is een atmosfeer die ontstaat door ruw gas (aardgas of propaan) onder invloed van hoge temperatuur en een katalysator met een bepaalde hoeveelheid lucht te mengen.door onvolledige verbrandingsreactie, algemeen bekend als RX-gas, kan worden gebruikt als dragergas in chemische warmtebehandelingstoestellen of als beschermende atmosfeer voor verwarmingsoffen.het heeft de kenmerken van lage bedrijfskosten en een hoge mate van automatisering voor chemische warmtebehandelingIn vergelijking met een stikstofmethanol-atmosfeer of een zuivere methanol-atmosfeer, is het de basisatmosfeer voor de carburiserings- en glansbeschermingsatmosfeer in een gecontroleerde atmosfeer.het kan de kwaliteit van het verkarburen aanzienlijk verbeteren en het materiaal effectief beschermen tegen ontkarburantie.Oplossing van vele problemen met betrekking tot de atmosfeer tijdens het warmtebehandelingsproces.
De RX-atmosfeerreactievergelijking is als volgt:
2CH4+ O2 = 2CO + 4H2
De reactie tussen aardgas en zuurstof
2CH4 + O2 + 3,84N2 = 2CO + 4H2 + 3,84N2
De reactie tussen aardgas en lucht
RX-gas, gemaakt van aardgaslucht, is een ideale beschermende atmosfeer voor thermische verwerking, met de volgende componenten:
CO: 19,0-21,0%, H2: 39,0-40,5%, N2: 38,5-40,0%; CH4:<0,5%, CO2:<0,5%, dauwpunt: 4 °C -+8 °C
Een endothermische gasgenerator bestaat uit een oven en isolatiemateriaal, een verwarmingssysteem, een gasvoorziening, een gasopwekkingssectie, een gasuitvoersectie,een atmosfeermeting en -controle-sectieHet RX-gas dat door de generator wordt gegenereerd, heeft een stabiele samenstelling en wordt regelmatig met houtskool verbrand.de exploitatieperiode voor eenmalige opstart kan langer zijn dan één jaar;De kosten van de productie van RX-gas per kubieke meter zijn veel lager dan die van methanolcracking of druppelinspuiting.
met een gewicht van niet meer dan 10 kg
De ovenschaal wordt geconstrueerd door stalen platen met lokaal versterkte stalen secties te lassen en de buitenste schaal wordt op een stalen structuurbasis geplaatst.De basis ondersteunt de hele generator.De bovenkop van de oven is een verplaatsbare bovengrondse structuur.Er zijn thermocouple invoeging gaten aan de zijkant voor temperatuurregeling.
De reactievat is gemaakt van 2535 hoogtemperatuur legering hittebestendig staal, dat een lange levensduur heeft.
De unieke suspensiestructuur kan een katalysatie-efficiëntie bieden en de productie van koolstofzwart verminderen.
Isolatielaag: De bovenkant, de onderkant en de zijkanten van de oven zijn samengesteld uit gevouwen aluminiumsilicaatvezelblokken.
De temperatuurstijging van de buitenwand van de ovenshell is ≤ omgevingstemperatuur+45C.
Verwarmingssysteem:
Bestaat uit thermocouples, temperatuurregulators, vermogenregulators, verwarmers, enz.
Een enkele verwarmingseenheid is uitgerust met een besturingsthermocouple voor temperatuurregeling en een andere bewakingsthermocouple voor oververhittingsalarmregeling,die stopt met verwarmen wanneer de temperatuur te hoog is.
Temperatuurregeling wordt gemeten door thermocouples, PID-berekening wordt uitgevoerd door temperatuurcontrollers en SCR-methode wordt gebruikt om temperatuurregeling te bereiken.
De verwarmingsweerstandsdraad is gemaakt van ijzer-chroom-aluminium met een hoge temperatuur, met een lange levensduur.
De verwarming is op een hangende manier geïnstalleerd, waarbij de verwarming van bovenaf wordt geplaatst om het onderhoud te vergemakkelijken, en er is geen noodzaak om de verwarming lange tijd te stoppen om de verwarming te vervangen.
temperatuurregelaar 2 sets
Thermocouple (S-type thermocouple) 1400 °C 2 stuks
Vermogenregulator 1 set
Opmerking: Voordelen van elektrisch verwarmen
Gasverwarming was vroeger de gangbare methode voor generatoren en de laatste feedback ter plaatse toont aan dat elektrische verwarming de gasproductiekwaliteit van generatoren aanzienlijk verbetert,voornamelijk tot uiting komt in de volgende aspecten:
1Het verwarmen van de twee zones verbetert de temperatuuruniformiteit van de bovenste en onderste delen van het reactievat aanzienlijk.
2De efficiëntie van de katalysator wordt verbeterd, waardoor de productie van koolstofafzettingen sterk wordt verminderd, en de Rx-gaskwaliteit is hoog.
3De eekhoornkooiverwarming is gemakkelijk te vervangen en in een later stadium eenvoudig te onderhouden.
4De levensduur van de oven en de reactieketel is aanzienlijk verlengd.
5. Niet beïnvloed door de kwaliteit van aardgas
Gasvoorziening
1Magnetische stroommeter
2. Elektronische stroomregelaar
3Rootsblower.
4. Drukknop en drukmeter
5. veiligheidscontrole elektrisch ventiel
6Vlambestrijdingsklep
7- samenstelling van distributie- en mengapparatuur, enz.
8. Configureer elektronische inspectie van de inlaatdruk, drukschakelaar en drukmeter, inlaatfilter, veiligheidscontrole magnetoventil, massa-stroommeter, vlamcontrolaventil,distributie- en mengapparaat, enz.
De eerste partij is verantwoordelijk voor de levering van een totale zwavelgehalte van minder dan 10 milligram per kubieke meter.
Gasopwekkingsdeel
Het gasopwekkende deel bestaat uit een reactietank en een katalysator. De reactietank is gelast van speciale hittebestendige materialen en verbonden met een bovenste flens.met in de buis geplaatste blokkatalysatoren op basis van nikkel, gelegen in het midden- en ondergedeelte van de reactietank, om de krakeringsreactie van het gemengde gas te katalyseren.
Met behulp van speciaal op maat gemaakte katalysatoren op basis van nikkel is het gehalte aan nikkeloxide hoger dan 12%, wat 10% hoger is dan het gehalte aan nikkeloxide dat in gewone generatoren wordt gebruikt.Het katalysatie-effect en de levensduur van de katalysator zijn aanzienlijk beter dan bij gewone katalysatoren., en de kans op koolstofdepositie wordt sterk verminderd.
Het gasuitgangsonderdeel bestaat uit een gaskoeler, een drukmeter voor drukschakelaars, een uitgangskleppengroep, een temperatuurdetektor, een systeem voor constante vlam, een drukregelsysteem, een koolstofcollector enz.
De gaskoeler bestaat uit twee onderdelen: een straight-through-type en een pijplijntype.De koeler is gemaakt van roestvrij staal buizenInstalleer een secundaire koeler op de manifold om het gas af te koelen en ervoor te zorgen dat de leidingsinstrumenten, stroommeters enz. binnen veilige temperaturen werken.Druk
Wanneer de druk hoger is dan het opgegeven bereik, wordt de drukverlagingsinrichting in werking gesteld.Wanneer de drukverlichting niet aan de voorschriften kan voldoen, wordt de drukbeschermingsinrichting in werking gesteld en wordt de invoergasvoorziening afgesloten; wanneer deze onder het opgegeven bereik valt,een alarmsignaal wordt uitgezonden en er ontstaat een kettingreactie in de generatorDe uitlaatklep is een reeks automatische drukhoudende en loslaatklepgroepen die de stabiliteit en betrouwbaarheid van de gasproductie waarborgen.
Het drukregelsysteem bestaat uit een uitlaatdrukdetector en een drukverlichtingsapparaat.,wanneer de druk in de leidingen de veilige waarde overschrijdt, wordt de drukverlagende klep geopend en wordt ervoor gezorgd dat er geen drukverlies optreedt.
De koolstofcollector is een speciaal apparaat met een klep aan de uitlaat om koolstof en water uit de pijpleiding te verzamelen.de voordelen van het koelen van circulerend water zijn:
Hoog koelefficiënt;
De productie van koolstofpoeder aanzienlijk verminderen;
b. "technische apparatuur" voor de "ontwikkeling" of "ontwikkeling" van "technische apparatuur" voor de "ontwikkeling" van "technische apparatuur";
In vergelijking met luchtkoelapparaten heeft het een langere levensduur en is het eenvoudig en snel te onderhouden.
De omgeving van de werkplaats is goed.
Elektrische bedieningskast
De elektrische bedieningskast van de generator is naast de generator geïnstalleerd.zijn geïnstalleerd op het bedieningspaneelBinnenin zijn er verwarmingscircuitsluiters, schakelaars voor elke motor en stroomvoorziening, sturingstransformatoren, contactors, sturing relais, PLC's, enz.
kenmerkend:
Een goede intuïtie;
Driecomponent-analysator in gebruik
De productie van koolstofafzettingen aanzienlijk verminderen
Direct CO2-meting en beheersing van kernparameters;
De meting van CO kan de kwaliteit van aardgas weergeven en is van groot referentiebelang voor gasapparatuur; de meting van CH4 kan de mate van verbruik van de katalysator nauwkeurig vaststellen,die gunstig is voor het jaarlijkse onderhoud;
Door gebruik te maken van een drie-gasanalysator gecombineerd met de regeling van het dauwpunt is de gassamenstelling stabiel en betrouwbaar en fluctueert de RX-atmosfeer minder.
De controle op afstand, gemakkelijk en snel, zorgt voor beheer ter plaatse, afstandsbediening en andere voordelen!
Kenmerken van de generator:
1. Voldoen aan de vereiste van 24 uur ononderbroken gasvoorziening;
2De belangrijkste accessoires zijn allemaal gekozen uit merk accessoires.
3. Vorm een on-site LAN voor apparatuur en verstrekken van gegevensuitwisseling
4Ervaring met de productie, inbedrijfstelling, bouw en leidinggeving van nieuwe generatoren ter verzekering van een veilig gebruik op het terrein;
5Een speciaal ontworpen verwarmingsstaaf fungeert als verwarmingselement, waardoor onderhoud en vervanging handig en snel zijn;
6De temperatuur wordt gemeten met behulp van zeer nauwkeurige instrumenten, waardoor een stabiele en betrouwbare controle wordt gewaarborgd;
De gasproductie-uitgang heeft een druktransmissie-regeleenheid, die een constante druk en een gasproductie op aanvraag realiseert.en kan zich automatisch aanpassen aan de interferentie van dagelijkse activiteiten zoals de aanpassing van de externe atmosfeer, schakelen, blazen, enz. bij gasproductie;
Online gasanalyseerder kan CO%, CO2% en CH4% in gas in realtime meten; met behulp van een drie gasanalyseerder voor online analyse, meting en controle van het CO2-gehalte,en online controle van het reactieprocesHet systeem is in staat om het gasverbruik tussen één of meer gaseenheden te schakelen.
Het automatisch besturingssysteem van Taiwan Yonghong PLC:

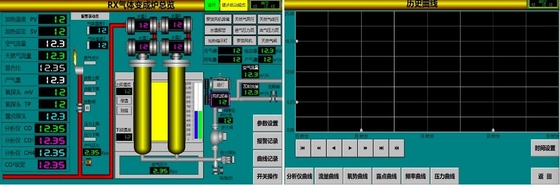

Het gebruik van Kunlun Tongtai high-definition touchscreen voor het registreren en weergeven van operationele gegevens;
Laagspanningsapparatuur gebruikt Schneider-producten, met Weidmuller-bedradingsterminals en meerdere veiligheidsinrichtingen en alarmen, die de veiligheid en betrouwbaarheid van het systeem garanderen;
Wanneer de interne parameters worden overschreden, waarschuwt het systeem de bediener via geluids- en lichtalarm om te resetten.
Met behulp van speciaal op maat gemaakte katalysatoren overschrijdt het gehalte aan nikkeloxide 12% (meestal 10%), wat resulteert in een lange levensduur en stabielere gasproductiecomponenten;
een speciaal ontworpen vlamvertragend ventielsysteem om pijpleidingen en apparatuur doeltreffend te beschermen;
Modulair ontwerp, sterke uitwisselbaarheid en eenvoudig onderhoud;
Een klik operatie, makkelijke operatie ter plaatse.
- Wat is de nominale gasproductie?
---- Het geproduceerde gas bestaat voor ongeveer 20% uit koolmonoxide, 40% uit waterstof en 40% uit stikstof;
Wat is het nominale gasverbruik?
----- Gebaseerd op een maximale gasproductie van 30 kubieke meter per uur,een aardgasverbruik van 6 kubieke meter;
Wat is het gewicht van de gereedgemaakte uitrusting?
---Het totale gewicht van de apparatuur is ongeveer 3 ton
- Hoe wordt de retort gemaakt (gegooid of gelast)?
De reactor van de generator is gecentrifugeerd gegoten en de aansluiting is gesweisd.
- Hoe verandert de katalysator in de retort?
De katalysator verzamelt en activeert moleculen die reageren door middel van fysieke of chemische adsorptie, waardoor hun oorspronkelijke chemische bindingen worden verzwakt en de vorming van nieuwe bindingen wordt bevorderd.
Wat is het gewicht van de retort met katalysator?
Gewicht = tank + katalysator = ongeveer 100 kg
Is het mogelijk om te ontmantelen zonder een kraanbalk?
Het wordt aanbevolen om de reactieketel met een auto of een draagbare kettinghef te verwijderen.het moet bij kamertemperatuur worden geëxtraheerd om brandwonden en schade aan het verwarmingselement te voorkomen als gevolg van onjuiste extractie!
- Wat zijn de regelgeving voor gepland onderhoud?
De onderhoudscyclus is 6 maanden
Project: Houtskoolverbranding, filterreiniging, pijpleiding
- Wat is een beveiligingssysteem?
Meerdere beschermingssystemen voor overtemperatuur, overspanning en open circuit.
- Wat is de prijs van de kosten van installatietoezicht?
De klant betaalt de visumkosten, vliegtickets, eten, hotel, water, lokaal vervoer en per dag 1000 RMB salaris.
