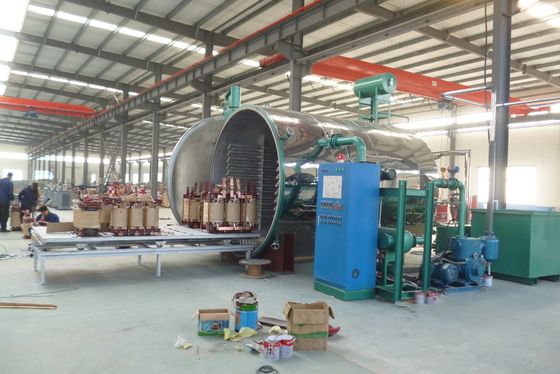

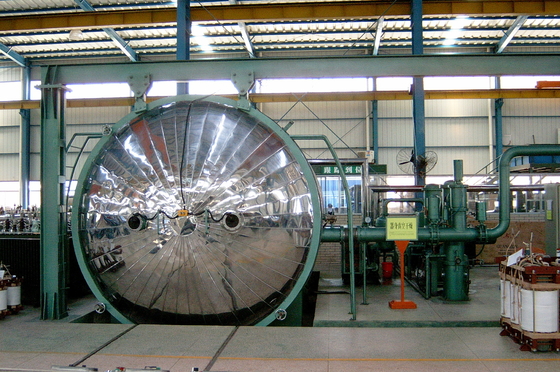

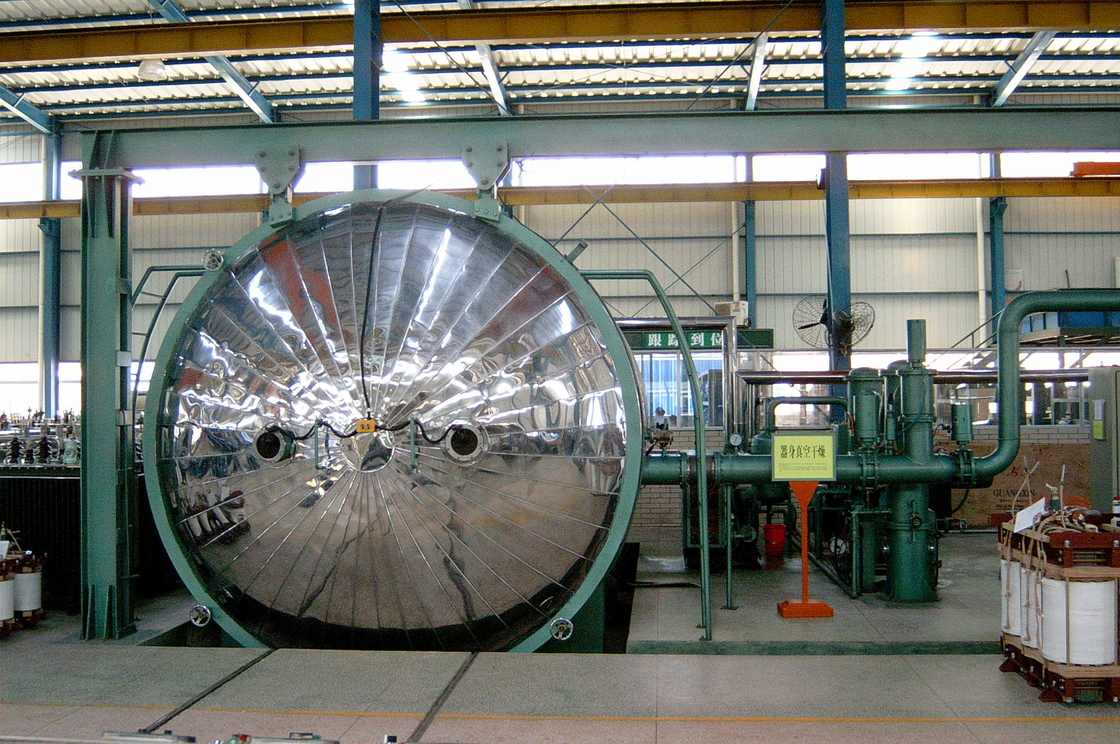

2800 diameter 3500 lengte Ronde vorm vermogen transformer ontvochtiging

vacuümdroging voor transformatoren

Kenmerken:
Door gebruik te maken van het drukschommelproces wordt de droogtijd met ongeveer 30-40% verkort in vergelijking met conventionele vacuümdrogen, met betrouwbare prestaties, hoge efficiëntie en energiebesparing.
Computerautomatische besturing, waardoor een echt onbemand en volledig automatisch drogen wordt bereikt.
De computer beoordeelt automatisch het eindpunt en de beoordelingsresultaten zijn nauwkeurig en betrouwbaar.
De warmteoverdraagende olie- en stoomverwarmingsmethode voor de binnenontladingsbuis van de tank is facultatief.
Dooropening: elektrische schuifdeur, hydraulische opvouwdeur, elektrische schommeldeur
Tankstructuur: horizontaal vierkant, horizontaal cirkelvormig

Hoofddoel van de apparatuur

Deze apparatuur wordt gebruikt voor de droogbehandeling van transformatoren of andere elektrische producten met een spanningsniveau van 35 KV en minder en een capaciteit van één eenheid van 16000 KVA en minder.Partij B garandeert het proces en de kwaliteitseisen van de productbehandeling, en biedt procesbehandelingsplannen en bijbehorende regelprocedures voor twee spanningsniveaus van 35 KV en 10 KV.

Technisch voorstel

1. Samenstelling van de apparatuur

1.1Een set vacuümdrogingstank

1.2Een set elektrische deuren.

1.3Een set elektrisch trolley systeem.

1.4Eén set vacuümsysteem.

1.5Een set lage-temperatuur condensatiesysteem

1.6Een set verwarmingssysteem.

1.7 Een stel koelwaterleidingsystemen

1.8 Eén set pneumatische sanitaire installaties

1.9Eén set besturingssysteem.

2. Verplichtingen voor de uitrusting, water, gasbron en basisvoorwaarden (door de gebruiker verstrekt)

2.1. Nominale vermogen: 110kW, 380V, 50Hz, driefasige vijfdraad toegewijde distributie kast, met stroom aangesloten op de elektrische bedieningskast.

2.2Waterbron: druk> 0,1 MPa, maximaal verbruik> 3 m3/uur, watertemperatuur ≤ 25 °C.

2.3• Gecomprimeerde lucht: 0,4 tot 0,6 MPa, met een verbruik van gecomprimeerde lucht van ongeveer 0,3 m3/min.

2.4De uitrusting is ongeveer 7000 × 8500 mm groot.

3. Technische voorwaarden van elk systeem

3.1Een set vacuümdrogingstank

Technische indicatoren:

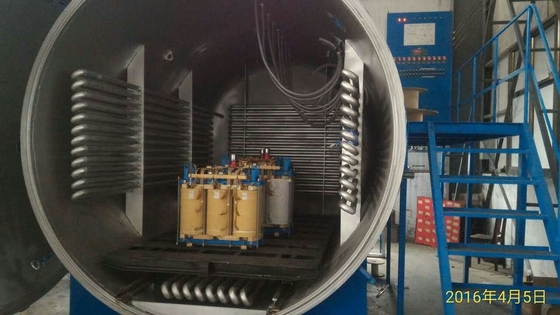

De tankgrootte Ф 3200 × 4000 mm, horizontaal op de grond geplaatst, met het spoor in de tank met de grond gespoeld.het is pneumatisch vergrendeldDe deur wordt geopend in de richting van de voorzijde van de tankdeur en wordt elektrisch naar de rechterzijde verplaatst om te openen.

Extreme vacuümgraad (zonder belasting, koude toestand) ≤ 10Pa, lekkage (zonder belasting, koude toestand) ≤ 100Pa · L/S. De tank wordt verwarmd door een rij Negage-buizen.De warmteoverdraagende olie wordt gebruikt als warmteoverdraagmiddelDe oppervlakte van de verwarmde rijpijpen voldoet aan de procesvereisten van de variabele drukmethode.onderkant en achterkant).

De werktemperatuur is 115 ± 5 °C, met automatische temperatuurregeling.de lichaamstemperatuur, en het isolatiemateriaal.

De sluiting van de vliesring van de tank is een hoge temperatuur- en oliebestendige sluiting.

De tank is uitgerust met een werkkar met een laadvermogen van 30 ton en een afmeting van 2200 mm X 4000 mm.

Isolatie van steenwol, plaatverzorging van roestvrij staal (SUS430)
