V Punching Transformer Kern Snijmachine 45 graden Snijgaten Punching

400D silicium staal gesneden naar lengte lijn

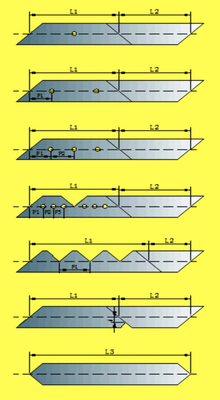

400D Silicon Steel Cut To Length Line is gebaseerd op een combinatie van twee gaten, een V-notching, vaste 450 en 1350 snijwerk,die de bewerkingsdoeltreffendheid verbetert en tegelijkertijd de nauwkeurigheid van het product garandeertHet kan zijdeplaat, jukplaat en centrale kolomplaat, rechthoekplaat van de transformator laminatie kernen op een veilige, efficiënte en nauwkeurige manier snijden.Deze apparatuur is ontworpen en uitgerust met volledige servo aandrijving, PLC-besturing, bewegingsbesturingssysteem, Engelse bedieningsinterface en kleurrijk touchscreen, waardoor het gemakkelijk te begrijpen en te bedienen is.

1.Hoofdtechnische parameter

■ De behoefte aan grondstoffen

1) Breedtetolerantie: ±0,1 mm

2) Burrs: ≤ 0,02 mm

3) S-tolerantie: ≤ 0,2 mm in één richting binnen 2000 mm

4) Tolerantie van golven: gedeeltelijke golfhoogte ≤ 1 mm

5) Geen roestige vlekken, tolerantie voor dikte: ≤0,02 mm

■ Specificatie van de grondstoffen

1) Toepasselijk materiaal: CRGO-spoelen

2) Materiaaldikte: 0,18-0,35 mm

3) Materiaalbreedte: 40-400 mm

4) Spoel-ID: 500 mm

5) Spiraal O.D.: 1200 mm

6) Gewicht van de spoel: 2 ton

■ Gegevens over het eindproduct

1) Afmetingslengte: 350×2500 mm

2) Tolerantie voor afmetingen: ±0,20 mm/2 m bij gelijkmatige snelheid

3) Snijhoeknauwkeurigheid: ±0,025°

4) Snijbuis: ≤ 0,02 mm

5) Punch- en V-boor: ≤0,02 mm

2.Opbouw van de machine

■ Hydraulische dubbelkop-afdraaibank+Laadkar

1) Spoel-ID: 500 mm

2) Spiraal Max O.D.: 1200 mm

3) Maximaal gewicht van de enkele spoel: 2T

4) Decoiler neemt synchrone stapsloze voeding, automatische spanning en los.

5) Werkluchtdruk: 0,8 MPa

■ Bufferapparaat

1) Gebruik een bufferapparaat zonder put, bestaande uit een hellend plaatje, een razeren systeem en een detectie-switch.

2) detectie schakelaars zijn geïnstalleerd op buffer board, CRGO strips positie verandering trigger detectie schakelaar om een signaal te sturen naar de controle van de coiler voeding.ondergrensstop, normaal, versnelling en vertraging regelen.

■ Voedingsmachine

1) Rolstructuur.

2) Het bestaat uit een lengtemeterrol, een servomotor, een synchroon bandwielversnellingsreductieapparaat, een basis enz.

3) Lengte van de knijprollers: 2 nos, de onderste rol is gemaakt van legeringsstaal Gcr15, na tempering, afzuigen, polijsten, en de bovenste rol is cilindrisch bedekt met polyurethaan.

4) Besturing: door servomotor.

5) Voersnelheid: 0-240 m/min. (Wanneer de materiaalbreedte dicht bij min of max ligt, wordt de voersnelheid verlaagd)

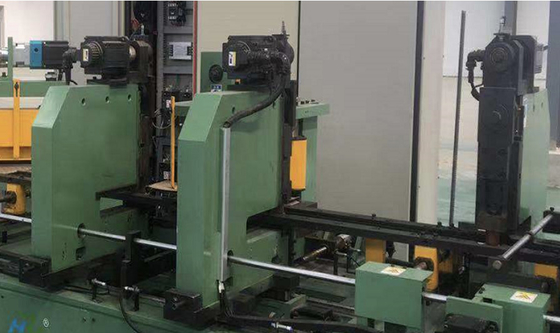

■ O Punching en V Notching

1) Twee sets O-punchmachines ): aangedreven door een servomotor met een rechte lijn op de krukas om O-punching te doen, met een hoog rendement en een laag geluid.De gatpunch wordt elektrisch aangedreven door AC servomotor en de encoder kan zeer snel punchen met laag geluid garanderen.

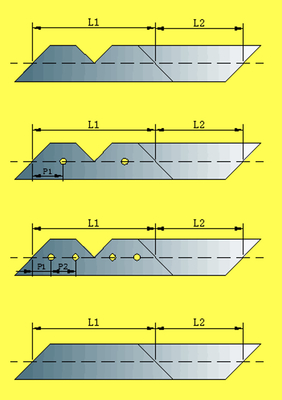

2) V-boormachine: aangedreven door een servomotor met reducer op de bovenkant van de krukas om V-boormachine te maken, met een hoog rendement en een laag geluid.De V notching-eenheid wordt gebruikt voor het perforeren van de V notch in het juk en de centrale kern been platenVoor standaard overlappende kernen wordt de V-kerf geplaatst volgens het vereiste programma.

3) Voor O-punching en V-notching worden harde legeringssnijgereedschappen gebruikt, elk slijpen kan voor O-punching ten minste 0,2 miljoen en voor V-notching ten minste 1 miljoen keer worden gebruikt.

■ Scheermachine

1) De scheermachine bestaat voornamelijk uit een 45° en 135° vaste scheermachine.

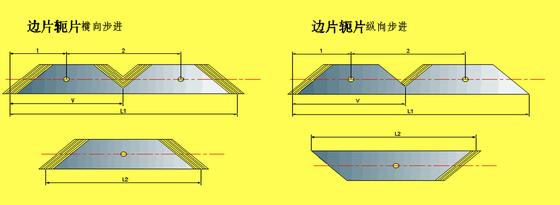

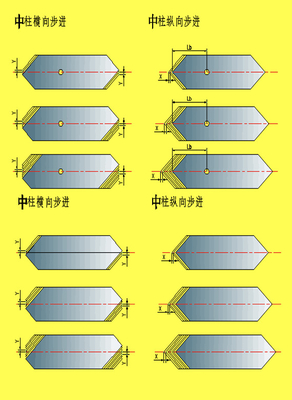

2) zal de zijkanten van het plaatje, de draagvlak en de kolom, de rechte hoek, de halve rechterhoek, de halve schommelhoek, enz.

3) Het heeft een servomotor, een hoge efficiëntie en een laag geluidsniveau.

4) Snijmachines met hard legeringsmateriaal, elk slijpen kan ten minste 1 miljoen keer worden gebruikt.

■ Mechanisme voor het middenplaatsen van de breedte

1) Voor de gehele lijn wordt een midden geplaatst breedte aanpassingsmechanisme gebruikt, om verschillende plaatbreedte aan te passen, wordt een lineaire geleidingsrail gebruikt om de richting te regelen,de kogelschroef wordt gebruikt voor de transmissie;Het breedteinstelmechanisme van de hele lijn is een koppeling, de positie wordt gedetecteerd door de encoder en weergegeven door de positie-indicator.

■ Afwijkingseenheid

1) Eenzijdige positionering, snelheidsregulatie van de transmissieband zonder stappen, glad afwijken.

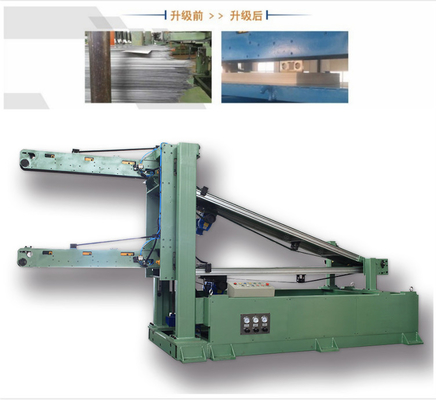

■ Automatische opstapmachine met zuigtype

1) Het neemt de opwaarts-naar beneden scheiding methode door magnetische, na het snijden van de platen, aangedreven door servomotoren door middel van sensoren, dan transportbanden stoppen, en zuigen de platen door de cilinder zuiger op de bovenste,vervolgens opwaarts bewegen en stapelen door servomotoren.

2) Geldig heftrap: 320 mm

3) Maximale stapellengte: 2500 mm

■ Pneumatisch systeem

Het pneumatische systeem gebruikt het Airtac-klep-Taiwan-besturingssysteem.

■ Elektrisch besturingssysteem en werkstation

1) Aandrijvingsmotoren: Delta servomotoren

2) PLC alle logische besturing: Delta Motor Control System (Motion Control System)

3. Configuratielijst
