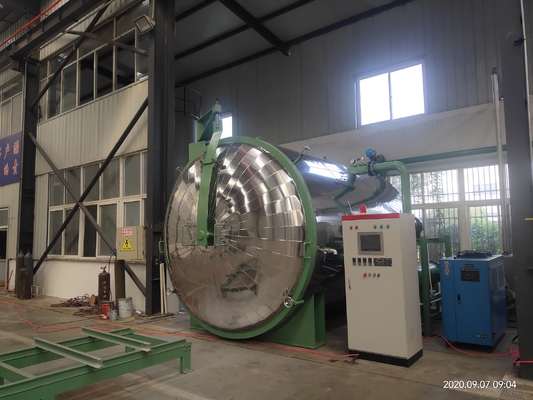

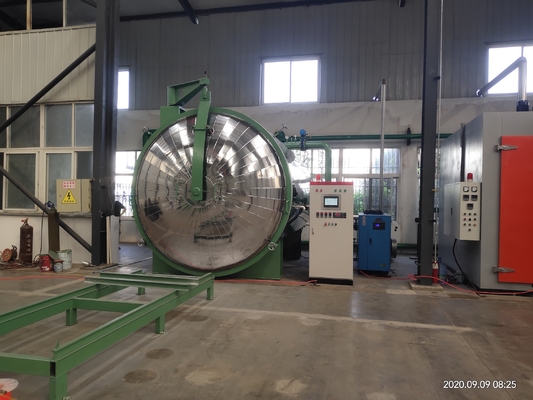

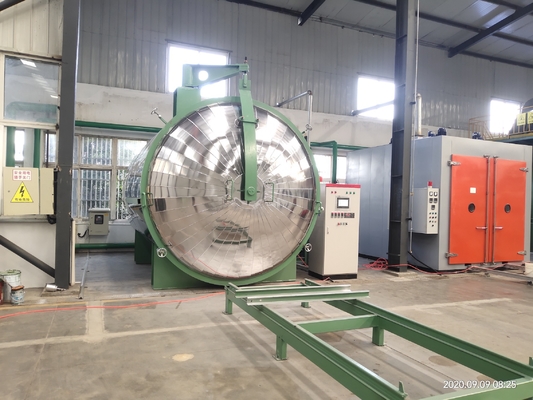

Export naar Midden-Centraal-Amerika 3200 Diameter 4000 Lengte Ronde Vermogenstransformator Droogoven

Configuratielijst:

1 set vacuümtankkarosserie

1 set deuropeningmechanisme

4 sets ontladingsbuizen in de tank

1 set werkkar

1 set tankdeur afdichtingsring

3 sets temperatuursensoren

1 set spoor in de tank

1 set isolatiearm van roestvrij staal

1.1Een set elektrische deuren.

1.1.1De elektrische zijdelingse beweging van de tankdeur opent de deur, de cilinder is vergrendeld en de schakelaars van elke actie zijn voor bescherming vergrendeld.

1.1.1Bestaat uit een doorgang van de tank, een aandrijfsreductie en een transmissie-mechanisme

3.3 Eén set elektrisch trolley systeem

3.3.1 Elektrisch tractievoertuig, motor met rechtstreeks reductieversnelling, weerstandsmechanisme

3.3.2 Draagkracht: 30 ton

3.3.3. Algemene afmetingen van de werkwagen: 4000 × 2200 (lang × breed)

3.4Een set vacuümsysteem (drie sets)

3.4.1Het vacuümsysteem is geconfigureerd met SV-300B+SV-300B (Leybold-pomp)/ZJP-600, met in totaal drie vacuümpompen en een maximumsnelheid van 600 L/s. Het vacuümsysteem (inclusief pompen en kleppen) werkt opeenvolgend en automatisch.

3.4.2Het systeem is uitgerust met een zeer betrouwbare vacuümtransformatorklepgroep, elektromagnetische vacuümopluchtklep, handmatige opluchtklep, vacuümsensor, vacuümleiding en bijbehorende accessoires..De groep variabele drukkleppen omvat een pneumatische DN100-kleppen, een elektrische DN50-kleppen en een dunne film vacuümsensor (een belangrijk onderdeel van het variabele drukproces).

3.4.3Het uit de tank gehaalde gas wordt gekoeld en gedehydrateerd door de condensator.

3.5Een set lage-temperatuur condensatiesysteem

3.5.1Een nieuwe horizontale condensator, die gas en vocht uit de tank snel en effectief kan condenseren en een automatische afvoerinstallatie heeft die het vacuüm niet beschadigt.

3.5.2Het effectieve condensatiegebied van de condensator voldoet aan de vereisten van het proces en het interne materiaal is gemaakt van roestvrijstalen buizen.

3.5.3. Een set van 4P geïntegreerde lage-temperatuur waterkoeler instellen om water met een lage temperatuur onder de 10 °C te leveren, waardoor een goed condensatie-effect van de condensator wordt verzekerd

3.6 Verwarmingssysteem

3.6.1. verwarmingscentrum verwarming, verwarmingsvermogen 74 kW (verwarmingslichaam 72 kW, oliepomp 2 kW).,een filter, een temperatuursensor, een hoogtemperatuurklep, een drukmeter, een uitbreidingsvat, enz.

3.6.2Automatische regeling van het verwarmingscentrum, over temperatuur alarm, maximale verwarmingstemperatuur van 130 °C, temperatuurregeling nauwkeurigheid van ± 5 °C

3.7 Mees- en besturingssysteem (aanraakscherm)

3.7.1Geïntegreerde volledig afgesloten elektrische bedieningskast met volledig systeem touchscreencontrole, handig voor het observeren en controleren van de werkstatus.

3.72 Het mnemonische hoofdsysteem van de gehele apparatuur is automatisch bediend, temperatuur bediend en de start van de vacuümpomp heeft een vergrendelingsbeschermingsfunctie.

3.7.3De digitale temperatuurweergave van elk punt in de tank is intuïtief en betrouwbaar.

3.7.4Voor de vacuümmeting worden weerstandsvacuümmeters en vacuümsensoren gebruikt.

3.7.5Het hoofdprocesbesturingssysteem wordt geïmplementeerd door Mitsubishi.

3.7.6 Beoordeling van het eindpunt: op basis van de gedeeltelijke druk van waterdamp in de tank,de beoordeling van het eindpunt wordt automatisch uitgevoerd voor het gehele proces volgens de voorschriften van de variabele drukmethode;.

3.7.7De volledige set van het drogen onder variabele druk wordt door ons bedrijf geleverd.

3.7.8. vergrendeling en vergrendeling tussen verschillende besturingscircuits.

3.7.9Onder water en onder spanningsbescherming (lucht).

3.7.10Het gehele systeem zorgt voor een betrouwbare werking onder de productieomgeving van partij A.

3.8 Systemen voor koelwater

3.8.1Het wordt gebruikt om koelwater te leveren aan de vacuümcondensator en vacuümpomp, bestaande uit een elektrische contactdrukmeter, klep en pijpleiding.

3.8.2 Als de koelwaterdruk onvoldoende is, wordt een alarm uitgezonden.

3.8.3Het in- en uitlaatwater van dit systeem is verbonden met het openbare circulerende waterstelsel van partij A op het terrein.

3.9 Systemen voor perslucht

Gebruiker verstrekte persluchtbron (0,3m3/min)

Het systeem bestaat uit overeenkomstige pneumatische tripletten, drukmeters, leidingen, kleppen en leidingen

4.0 Andere technische voorschriften

4.1Alle oppervlakken van de onderdelen van het vacuümsysteem die in contact komen met het geëxtraheerde gas (met uitzondering van pompen en kleppen) moeten worden ontroest en behandeld met roestbeveiliging.

4.2 Elk systeem en elke pijpleiding hebben op het oppervlak verschillende kleurmarkeringen.

4,Prijs

vacuümdroging voor transformatoren
