Vervaardiging van transformatoren Machinery Dry coils and insulating materials of transformers

Specificaties:

Φ 2,5X3 meter Φ 3X4 meter Φ 3,2X4,5 meter Φ Specificaties zoals 3,8X6 meter, lengte kan worden gemaakt volgens de eisen van de klant.5 m × Neem 3 m (rechte sectie) als voorbeeld, is het verwarmingsvermogen 30 kW en de droogtijd van de 2000 KVA/10 KV transformator is 11 uur.

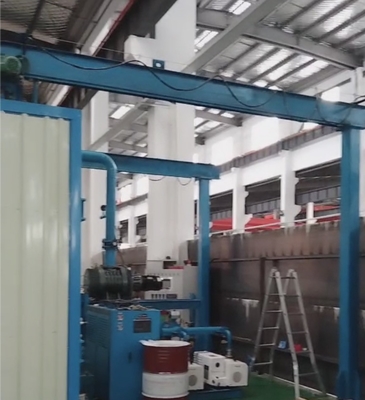

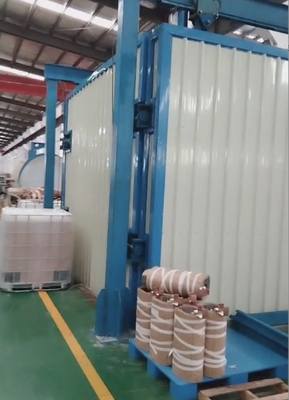

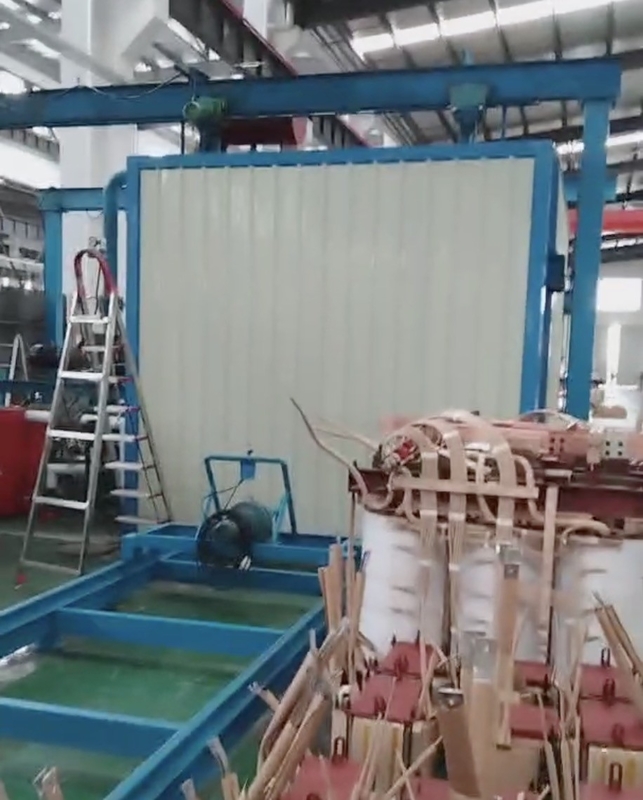

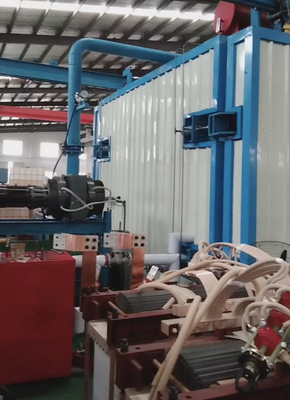

The variable pressure vacuum drying equipment is currently an ideal equipment for drying oil paper insulation power equipment such as power transformers and transformers with voltages of 220kV and 110kV and belowIn vergelijking met de traditionele warmluchtcirculatiedroging en gewone vacuümdroging verkort het de verwerkingstijd met ongeveer een derde, vermindert het energieverbruik met 40% -50%,en het watergehalte na behandeling aanzienlijk vermindert.

Werkingsbeginsel van vacuümdrogingsapparatuur:
Door het stofzuigen wordt de verzadigde dampdruk van water in de omgeving waar het isolatiemateriaal van de spoel zich bevindt verminderd, waardoor het gemakkelijker verdampt van het isolatiepapier.Gedurende deze periode, wordt het voortdurend verwarmd en de temperatuur verhoogd om de vergassingsenergie van water te waarborgen, waardoor het gemakkelijker kan worden afgevoerd.

Kenmerken van vacuümdrogingsapparatuur:
De normale verwarming en het drogen beginnen vanaf het oppervlak en gaan geleidelijk naar het binnenste van het isolatiemateriaal.de capillaire buizen van het buitenste isolatiepapier krimpen, waardoor het verdampen van het vocht in het lichaam wordt bemoeilijkt en de droogtijd wordt verlengd.waardoor de verdampte waterdamp en warme lucht samen circuleren in de tankDoor de veel grotere warmtecapaciteit van water dan van lucht is de verwarmingssnelheid sneller en is de diffusie van waterdamp sterk.wat resulteert in een relatief klein temperatuurverschil binnen en buiten het isolatiemateriaal.
