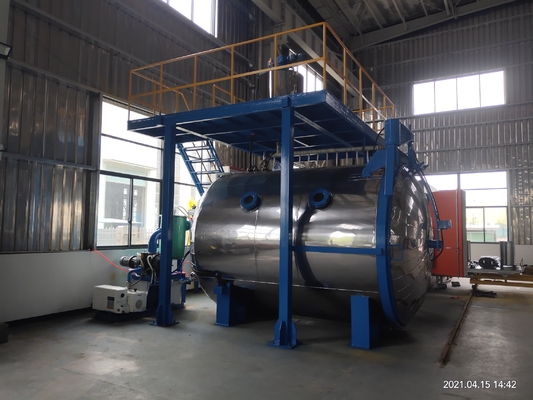

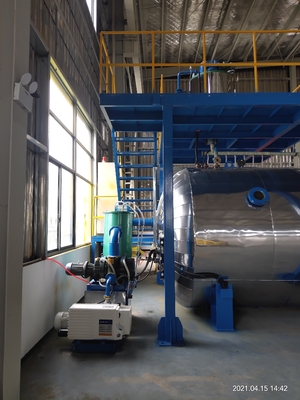

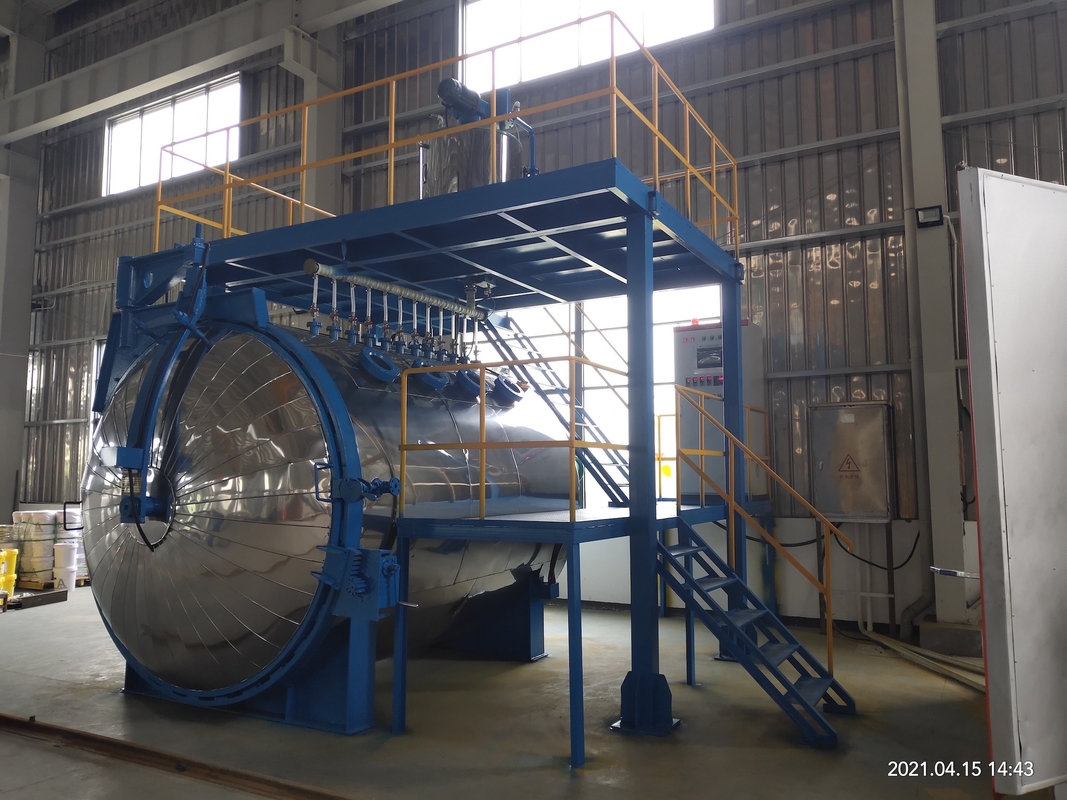

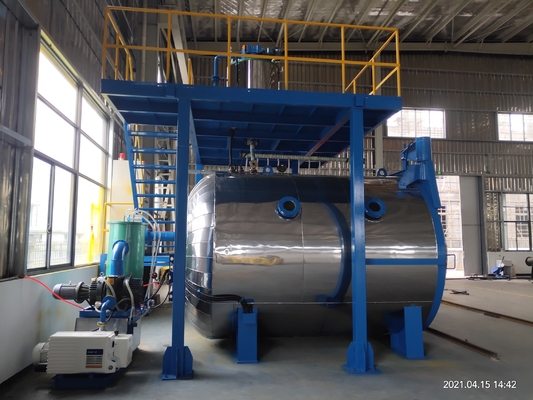

Vermenging en gieten van epoxyharsen voor een transformator

Epoxy vacuüm gietapparatuurStatic giet van transformatoren


Voordelen van statische meng- en gietapparatuur:
1Automatische batchering, verbetering van de nauwkeurigheid van de mengverhouding en vermindering van de arbeidsintensiteit.
2Automatische materiaalvoorbereiding, vacuüm kan worden ingesteld, automatische bediening, om verdamping van versnellingsapparaten en andere stoffen veroorzaakt door langdurig hoog vacuüm te voorkomen.
3Geschikt voor automatische proportionering van harsen, verhardingsmiddelen en vulstoffen.
4. Het gebruik van een statische mixer, geschikt voor grootschalige of intermitterende productie, vervuilingsvrij.
5Een enkelcomponenthars kan worden gedraaid door statische mixers en gietkleppen om verstopping door vulstof neerslag te voorkomen.
6Het kan automatisch of handmatig gieten, en de giethoeveelheid van elke spoel kan worden ingesteld en geregistreerd voor vergelijking.
7. Hoge mate van automatisering, met meer procesbewaking en -opname, en handige bediening. Uitgerust met geavanceerde mens-machine-interface, kan het online op afstand foutdiagnoses bereiken.
8. De apparatuur is milieuvriendelijk en energiebesparend. Terwijl de productiecapaciteit en kwaliteit worden gewaarborgd, heeft de apparatuur een laag stroomverbruik, minder harsverspilling en neemt ze minder ruimte in beslag.

Vermengingssysteem:
Er zijn twee tanks voor de voorbereiding van materiaal ontworpen met een effectieve capaciteit van 120-300 liter (optioneel).elke partij kan continu epoxyhars en verhardingsmiddel mengen.
De hars, het hardingsmiddel en het mengsel worden verwarmd door hun respectieve verwarmingssystemen. Volgens de vereisten van het proces kan de materiaaltemperatuur worden ingesteld tussen kamertemperatuur en 90 °C,met een foutbereik van ± 2 °C.
De materiaalpijp heeft een dubbele laag en deelt een waterverwarmer met de materiaalvat om een constante materiaaltemperatuur te garanderen.Het mengsel kan ook worden afgekoeld om de levensduur te verlengen.

Automatisch metersysteem voor het gieten:
Met behulp van een meetpomp worden in een statische mixer twee materialen gemengd en vervolgens op de vorm gegoten.
Omdat de mengtijd snel en kort is, is het mengsel vers en heeft het een goede vloeibaarheid en wordt de bevochtigbaarheid van de spoel verbeterd.het kan het verouderingsprobleem van harsgel voorkomen dat wordt veroorzaakt door het gemeenschappelijk langdurig mengen van dynamisch mengen.
De ontladingspositie van de meetpomp en de statische mixer is uitgerust met sensoren die de mengverhouding online kunnen meten en controleren.ervoor te zorgen dat de meting van elke gietstrekking correct is en dat het mengsel gelijkmatig isDe meet- en bewakingsgegevens kunnen worden geregistreerd en opgeslagen.De meet- en bewakingsinrichting is betrouwbaar en lekt geen lucht of materialen.

Automatisch besturingssysteem:
De apparatuur wordt bestuurd door een PLC en is uitgerust met een kleurendisplay.het meng- en gietdrogingsproces kan automatisch worden uitgevoerd via vooraf ingestelde parameters.
De monitor kan de bedrijfsstatus van de elektrische componenten van de apparatuur weergeven. Procesparameters zoals temperatuur, vacuümgraad, gewicht, storingalarm, enz.kan worden weergegeven of ingesteld op een kleurenscherm.
