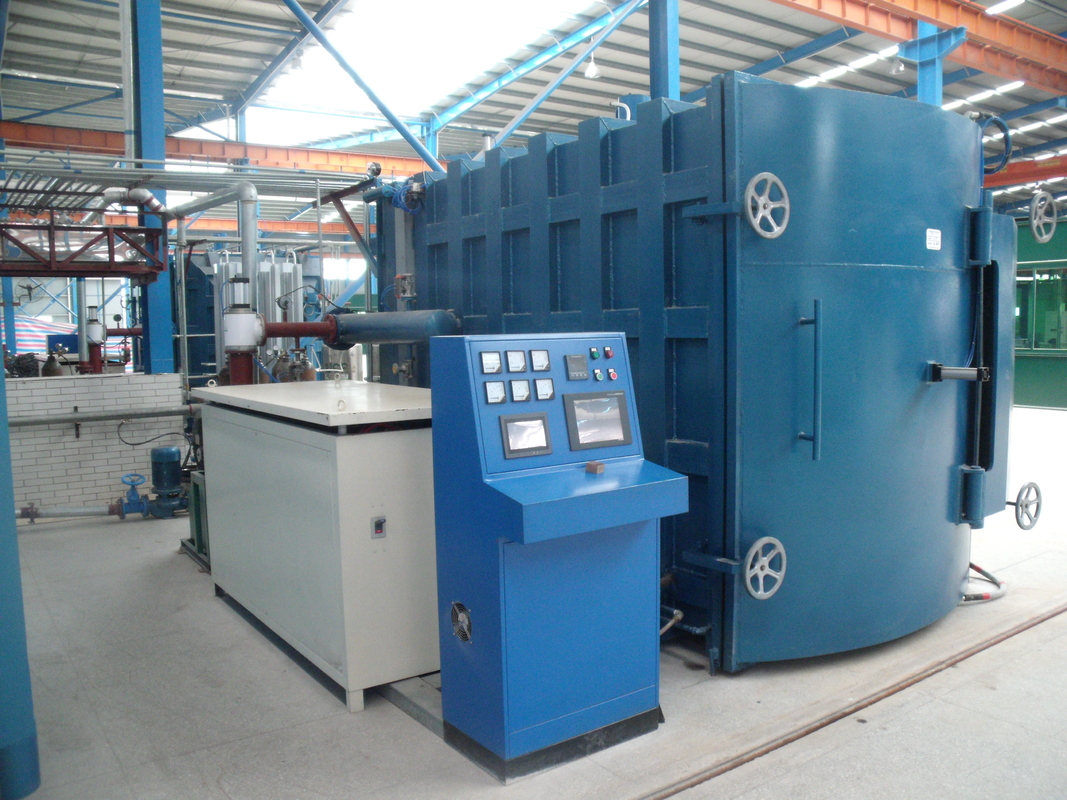

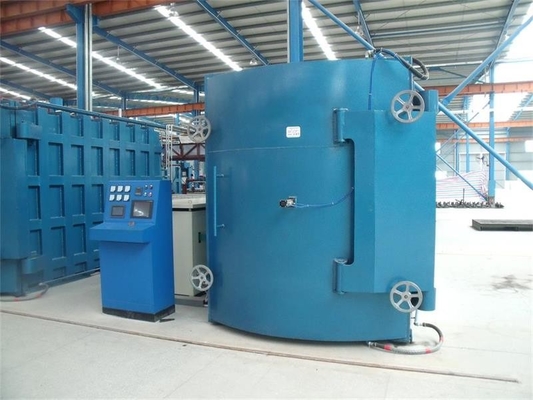

Transformer Silicon Steel Sheet Vacuum Annealing Furnace

1. Technische voorwaarden

1.1 Technische parameters:

1.1.1 Nominale werktemperatuur: 850 ℃

Maximale temperatuur: 900 ℃

1.1.2 Effectieve gemiddelde temperatuurzonegrootte: 2600 X 1000 X 1200 (h)

1.1.3 Nominale verwerkingscapaciteit: 5T/oven

1.1.4 Nominaal verwarmingsvermogen: 220 kW

1.1.5 Uniformiteit van de oventemperatuur (bij constante temperatuur): ± 5 ℃

1.1.6 Werkvacuümgraad: ≤ 10Pa

1.1.7 Ultieme vacuümgraad: ≤ 9 × 10-2Pa

1.1.8 Lekkagesnelheid in koude toestand: ≤ 0,67 Pa/u

1.1.9 Vermogen koelventilator: 22 kW

1.1.10 Totaal geïnstalleerd vermogen: 210kVA

1.1.11 Koelwaterdebiet: 0,5T/u, 0,2MPa

1.1.12 Stijging oppervlaktetemperatuur buiten de oven: ≤ 30 ℃

1.1.13 Maximale verwarmingssnelheid: ≥ 28 ℃/min (bij volledige belasting)

1.1.14 Externe afmetingen (B × L × H): 4200 X 2000 (exclusief ovenwagens) X 2200

1.1.15 Perslucht: 0,6 MPa, 0,02 m3/min

1.1.16 Stikstofverbruik: 6m3/oven

1.2 Samenstelling van de apparatuur:

1.2.1 Eén set vacuümkamers

1.2.2 Eén set vacuümsysteem

1.2.3 Eén set isolatiekamers

1.2.4 Eén set verwarmingssysteem

1.2.5 Eén set automatisch stikstoflaadsysteem

1.2.6 Eén set luchtkoelsysteem

1.2.7 Eén set koelwaterleidingsysteem

1.2.8 Eén set besturingssystemen

1.2.9 Eén afvoerwagen

1.2.10 Eén set materiaalframes

1.3 Specifieke samenstelling van elk onderdeel:

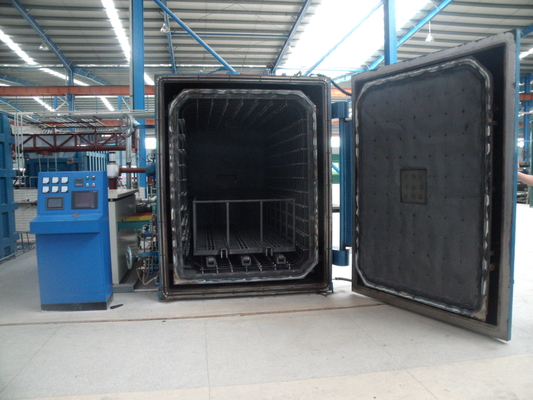

1.3.1 Vacuümkamer

Vierkante horizontale, watergekoelde mantelstructuur, gemaakt van koolstofarm staal.De tankdeur bevindt zich aan het uiteinde en draait axiaal naar rechts rond het rechterscharnier om te openen.

Het tanklichaam is uitgerust met een luchtgekoeld en verwarmd mengventilatorsysteem, een verwarmings- en isolatiesysteem, evenals watergekoelde elektroden, thermokoppelinlaatgaten, vacuümzuigpoorten, opblaasklepinterfaces, vacuümmeters en installatie-interfaces voor vacuümmeters .

Er zijn observatievensters, enkele isolatiecomponenten en verwarmingen op de tankdeur, die handmatig kunnen worden geopend en gesloten.

1.3.2 Vacuümsysteem

Het bestaat uit een ZJY-600/ZJY-300/SV300B vacuümpompeenheid, vacuümkoeler, hoogvacuümschotklep, elektromagnetische schotklep, handmatige vacuümkogelklep, roestvrijstalen vacuümgegolfde buis en andere buisfittingen.De hoofdkranen zijn elektrisch bediend.

Er bevindt zich een temperatuursensor bij de uitlaatpoort van de vacuümkoeler.Om de temperatuur van de luchtstroom die de vacuümpomp binnenkomt te verlagen door het openen en sluiten van de hoofdextractieklep aan te passen wanneer de temperatuur te hoog is tijdens het N2-warmteverwijderingsproces.

De ZJY600 Roots-pomp en de ZJY300 Roots-pomp zijn beide binnenlandse Shengde-vacuümproducten

SV300B is een Duits Leybold-product.

1.3.3 Isolatiekamer en verwarming

De isolatiekamer is samengesteld uit keramische vezels van aluminiumsilicaat en roestvrijstalen componenten.Lichtgewicht, met goed isolerend effect.

De verwarmer bestaat uit keramische onderdelen en weerstanden van Cr20Ni80-nikkel-chroomlegering.De verwarmer is aangebracht op de bovenste, onderste, linker, rechter, voorste en achterste zes oppervlakken van het werkstuk en is verdeeld in drie secties voor verwarming, met drie secties voor onafhankelijke temperatuurregeling;Om de temperatuuruniformiteit en de verwarmingssnelheid van de apparatuur te garanderen.

Het verwarmingselement en het isolatie-element aan de voorkant bevinden zich op de ovendeur en bewegen mee met de openings- en sluitbeweging van de ovendeur.

De overige verwarmings- en isolatie-elementen, zoals de bovenkant, onderkant, links, rechts en achterkant, worden op de binnenwand van de tank geïnstalleerd en vastgezet.

1.3.5 Luchtkoelsysteem:

Het bestaat uit een speciale motor voor de vacuümoven, een hittebestendige ventilator, een elektrische demper, een luchtkanaal en een watergekoelde warmtewisselaar.Wanneer de temperatuur in de oven lager is dan 600 ℃, kan de koelsnelheid worden verhoogd door indien nodig stikstof door een ventilator te laten circuleren.

Start bij het koelen de ventilator buiten de isolatieruimte, zuig N2 uit de isolatieruimte via het luchtkanaal op de isolatieruimte, koel deze af via een watergekoelde warmtewisselaar en de binnenwand van de oven en keer dan terug naar de isolatieruimte voor snelle afkoeling;De ventilator kan de snelheid aanpassen om een ​​instelbare koelsnelheid te bereiken.

De watergekoelde warmtewisselaar is rond, gemaakt van rood koper en roestvrij staal, met een grote warmtewisselingscapaciteit.

1.3.6 Koelwaterleidingsysteem

Bestaande uit een elektrische contactmanometer, kogelkraan, schuifafsluiter, watertank, metalen buis en slang, verantwoordelijk voor het leveren van koelwater voor elektroden, motoren, ovenschalen, ovendeuren, vacuümpompen, watergekoelde warmtewisselaars, koelers, enz.

Alle koelwaterkanalen zijn voorzien van waterdruk- en waterstroomdetectie, display en alarm.

De inlaat, uitlaat en waterbron worden allemaal door de verkoper zelf verzorgd.

1.3.7 Pneumatisch systeem:

Het bestaat uit een luchtcompressor, een elektrische contactmanometer, een drievoudig stuk, een klep, een cilinder en een richtingsklep.Zorg voor een voedingsluchtbron voor vacuümkleppen, enz.

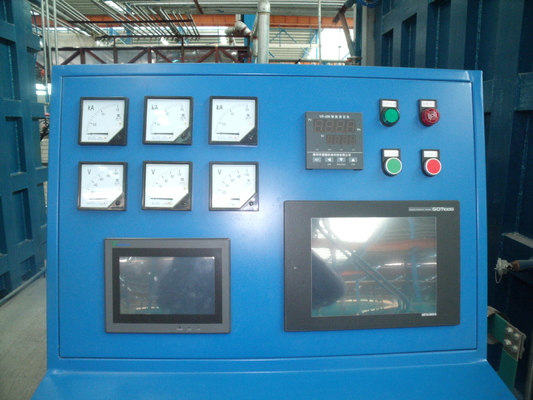

1.3.8 Besturingssysteem:

Het bestaat uit een kast, transformator, spanningsregelaar, besturingscomponenten, instrumenten, draden en kabels en watergekoelde elektroden.

De verwarmingsregeling bestaat uit een PLC en een spanningsregelaar.Digitale temperatuurweergave, realiseert automatisch het gehele gloeiproces via een vooraf ingesteld programma, registreert automatisch de temperatuurcurve van het proces en slaat deze op een USB-stick op.

In de oven zijn drie sets gelijkmatig verdeelde oventemperatuursondes en drie sets ijzeren kerntemperatuursondes geïnstalleerd.

Het stroomregelsysteem bestaande uit een transformator en een spanningsregelaar heeft zowel spanningstransformatie- als regelfuncties.Het is een contactloos spanningsregelaarapparaat zonder mechanische overbrenging en kan lasten dragen voor een soepele en traploze regeling.Dit stroomregelschema heeft een hoog rendement, energiebesparing en geen ruis vanwege de afwezigheid van magnetische lekkage van de magnetische spanningsregelaar.

Ontwerp en creëer een gesimuleerd beeldscherm volgens het schematische diagram op het aanraakscherm.

Het besturingsinterfaceontwerp van het aanraakscherm omvat een procesinstellingsfunctie en een procesweergavefunctie.Er kunnen meer dan 20 procescurven vooraf worden ingesteld.

Het aanraakscherm is een 15 inch full colour product van WEINVIEW, de PLC is een product van Mitsubishi in Japan, en de temperatuurregelaar en het temperatuurdisplay worden beide geproduceerd door Xiamen Yudian.

1.3.9 Aan- en afvoerwagen:

Het maximale laadvermogen is 5 ton en wordt elektrisch aangedreven om automatisch over de grondrail te lopen om materiaaltoevoer en -afvoer te bereiken.De geleiderail en het loopmechanisme van de auto werken beide in de koude zone en komen niet in de warme zone;Zorg ervoor dat het niet vervormt door hitte en belasting.

1.3.10 Overige controlevereisten:

Waterdruk-onderspanningsbeveiliging (kan niet starten zonder waterdruk; automatisch alarm voor watertekort tijdens bedrijf en automatisch uitschakelen van de verwarmingsstroom binnen 3 minuten) en geluids- en lichtalarm.

A.De Roots pomp start automatisch met vertraging.

B.De verwarmingsstart is gekoppeld aan het lege systeem.

C.Het stikstoflaadsysteem handhaaft automatisch een constante druk.

D.Alarm voor onderspanning luchtdruk.

1.3.11 De referentieprocescurve is als volgt:

A.Kamertemperatuur ~ 300 ℃ gedurende 2 uur

B.300 ℃ isolatie gedurende 2 uur

C.300-700 ℃ gedurende 8 uur

D.700~800 ℃ gedurende 3 uur

e.800 ℃ isolatie gedurende 2 uur

F.Koelsnelheid van 800 ~ 500 ℃: 20 ~ 50 ℃/u;

G.Koeling in de oven op 500-250 ℃, met een koeltijd van circa 50 ℃/h bij 500-250 ℃ en minder dan 2 uur bij 250-50 ℃;Luchtkoeling op 50 ℃.

Wanneer het gewicht van het werkstuk in de uniforme temperatuurzone groter is dan 3 ton, kan het nog steeds voldoen aan de eisen van het gloeiproces.

1.3.13 gloeien binnenframe

Het uitgloeiende binnenframe is gemaakt van roestvrij en hittebestendig staal, met een effectieve afmeting van 2600×1000×1200.

1.3.14 Reserveonderdelen: Er mogen standaard- en universele onderdelen worden gebruikt, en niet-standaard of moeilijk verkrijgbare accessoires op de markt mogen niet worden gebruikt.

2, Apparatuurconfiguratielijst

3,Onderverdeling van een gloeioven voor siliciumstaalplaten:

4,Andere accessoires ---die met de machine worden verzonden

4.1, documenten worden met de machine verzonden:

1. Eén gebruikershandleiding

2. Eén kopie van het systeemschema van de apparatuur

3. Eén kopie van het elektrische schema

4. Eén elektrisch bedradingsschema

5. Eén gebruikershandleiding voor de SV300B draaischuifpomp

6. Eén gebruikershandleiding voor de ZJY-300 Roots-pomp

7. Eén gebruikershandleiding voor de ZJY-600 Roots-pomp

8. Alle overige ondersteunende onderdelenhandleidingen en certificaten.

4.2, reserveonderdelen worden met de machine verzonden:

1. Eén set afdichtringen

2. Twee snelle zekeringen

3. Eén temperatuursensor
